Sonderkonstruktionen · 2024 · Außenanlage
Ein offener Stellplatz-Unterstand aus feuerverzinktem Stahlbau — Trapezblech als Dach, Trapezblech als rückwärtige Wand. Pultdach, drei Felder, schlanke Profile, sauber abgespannt zur Gabionenmauer.
Projektbeschreibung
Eine schlichte, robuste Überdachung — drei Felder lang, mit halbhoher Trapezblech-Wand zur Hangseite und offener Front zum Hof. Alles als geschraubter Stahlbau, vor Ort zusammengesetzt.
Die Konstruktion ist bewusst einfach gehalten: vier Stützenpaare aus Rechteckprofilen, ein durchlaufender Längsträger, schräg ansteigende Dachriegel als Pultdach. Alles werksseitig gefertigt, feuerverzinkt und auf der Baustelle nur noch geschraubt.
Eingedeckt ist das Dach mit Trapezblech in passender Welle — gut sichtbar im Stirnbild, in das die Wellenlinie als gestalterisches Element hineingreift. Wasser läuft kontrolliert nach hinten zur Gabionenmauer ab.
Zur Rückseite und an den Stirnwänden ist eine teilhohe Verkleidung aus weißem Trapezblech montiert — Sicht- und Windschutz, aber nicht raumabschließend. Dazwischen bleibt freier Durchblick.
Die feuerverzinkte Oberfläche ist die Schlussoberfläche — kein Nachanstrich, kein Pulverlack. Die mattsilberne Patina passt zu Asphalt, Gabionen und freiem Bewuchs der Umgebung.
Konstruktion
Geschraubter Stahlbau auf Betonfundamenten — Tragwerk, Dachhaut und Verkleidung jeweils als separate Schichten.

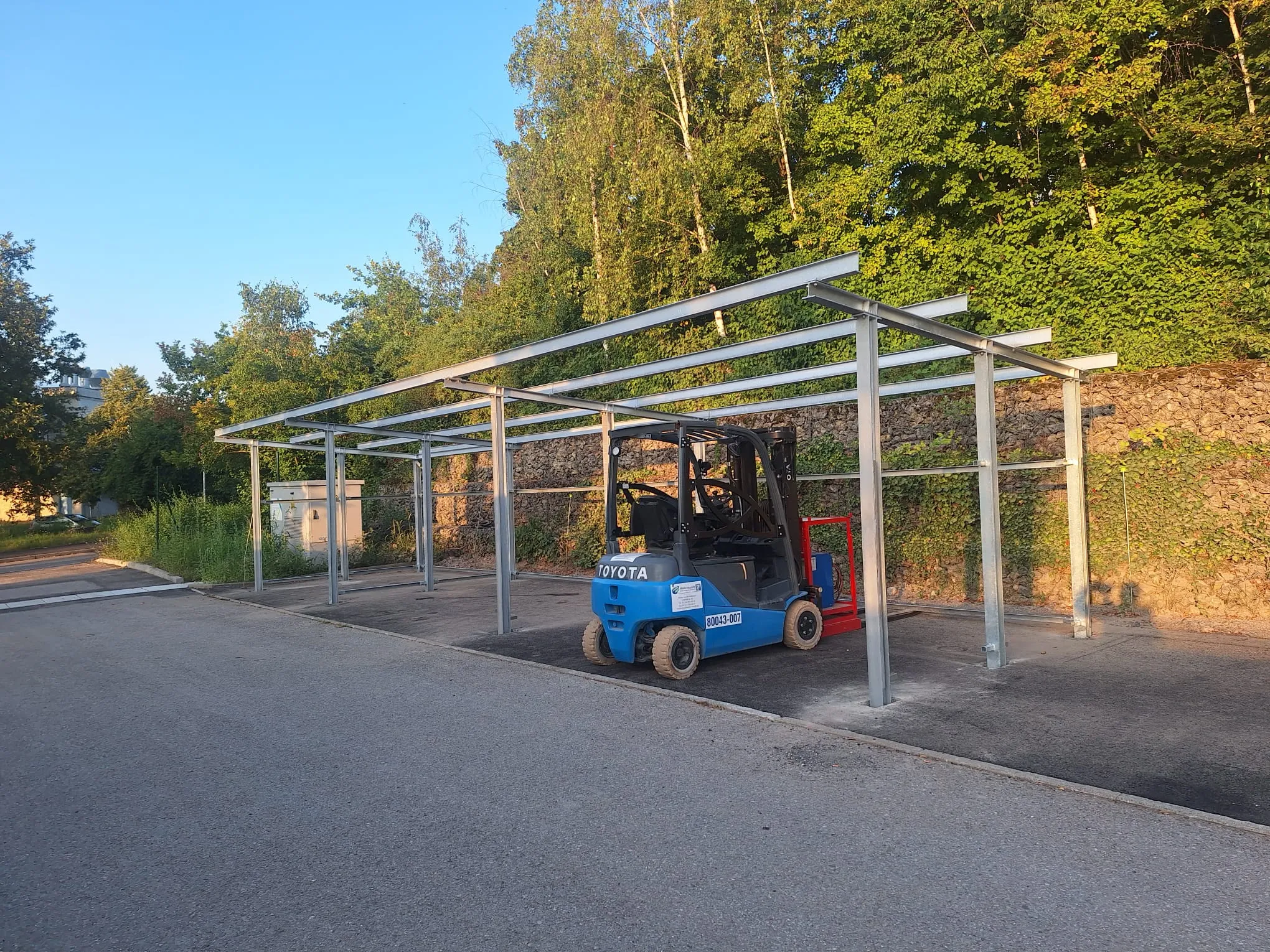

Stützpaare aus Rechteckprofilen
Auf eingelassene Stahlfußplatten geschraubt — paarweise gesetzt, mit Queraussteifung im Dachebene. Das hält das Pultdach in Längsrichtung stabil.
Pultdach mit schrägen Riegeln
Längsträger trägt die Dachriegel, die zur Rückseite hin abfallen. Die Pultneigung führt das Wasser kontrolliert zur Gabionenseite.

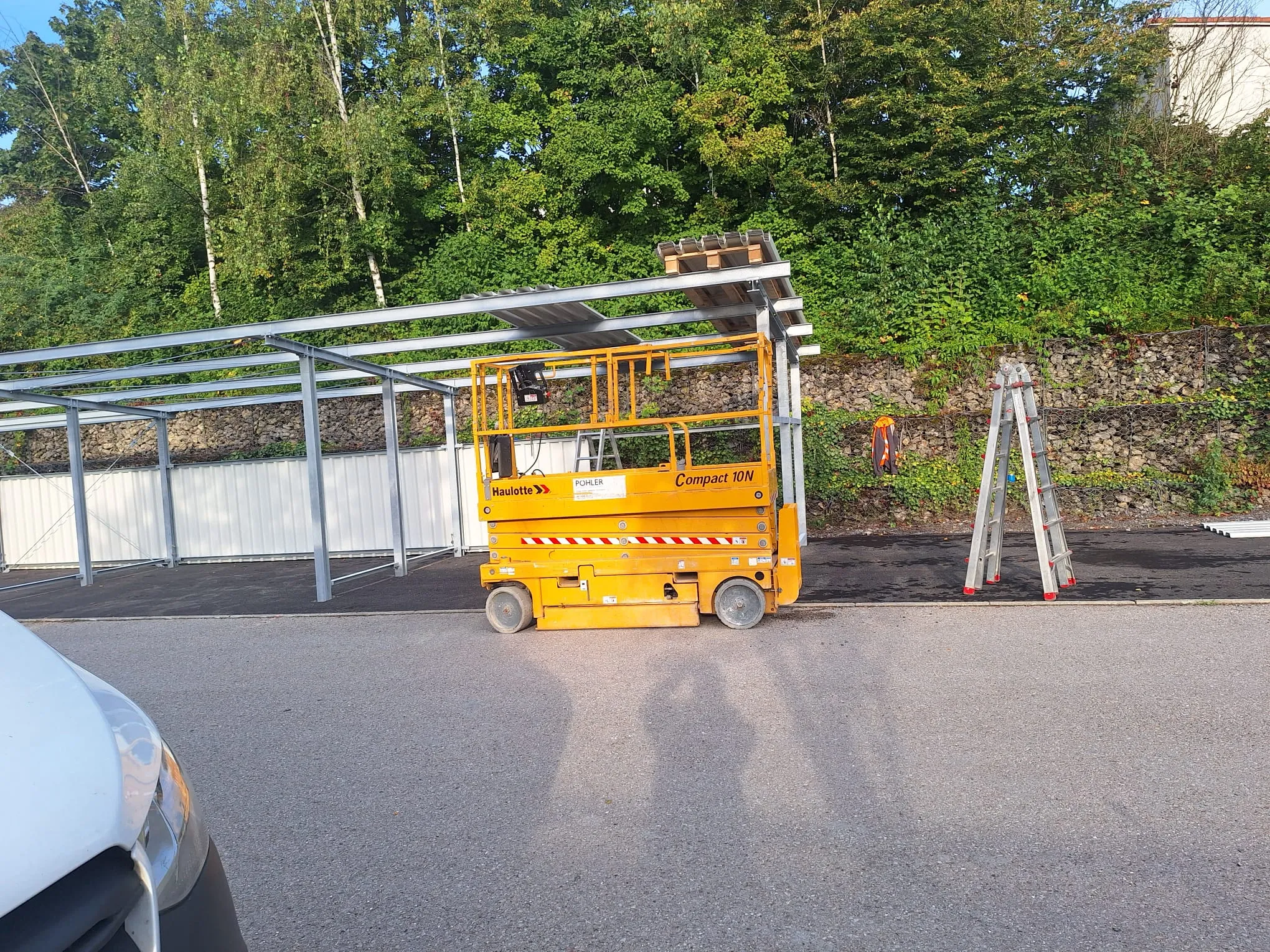

Trapezblech als Dachhaut
Auf die Riegel geschraubtes Trapezblech mit hoher Welle — leicht, statisch ausreichend, in der Stirnansicht das prägende Bild des Unterstands.

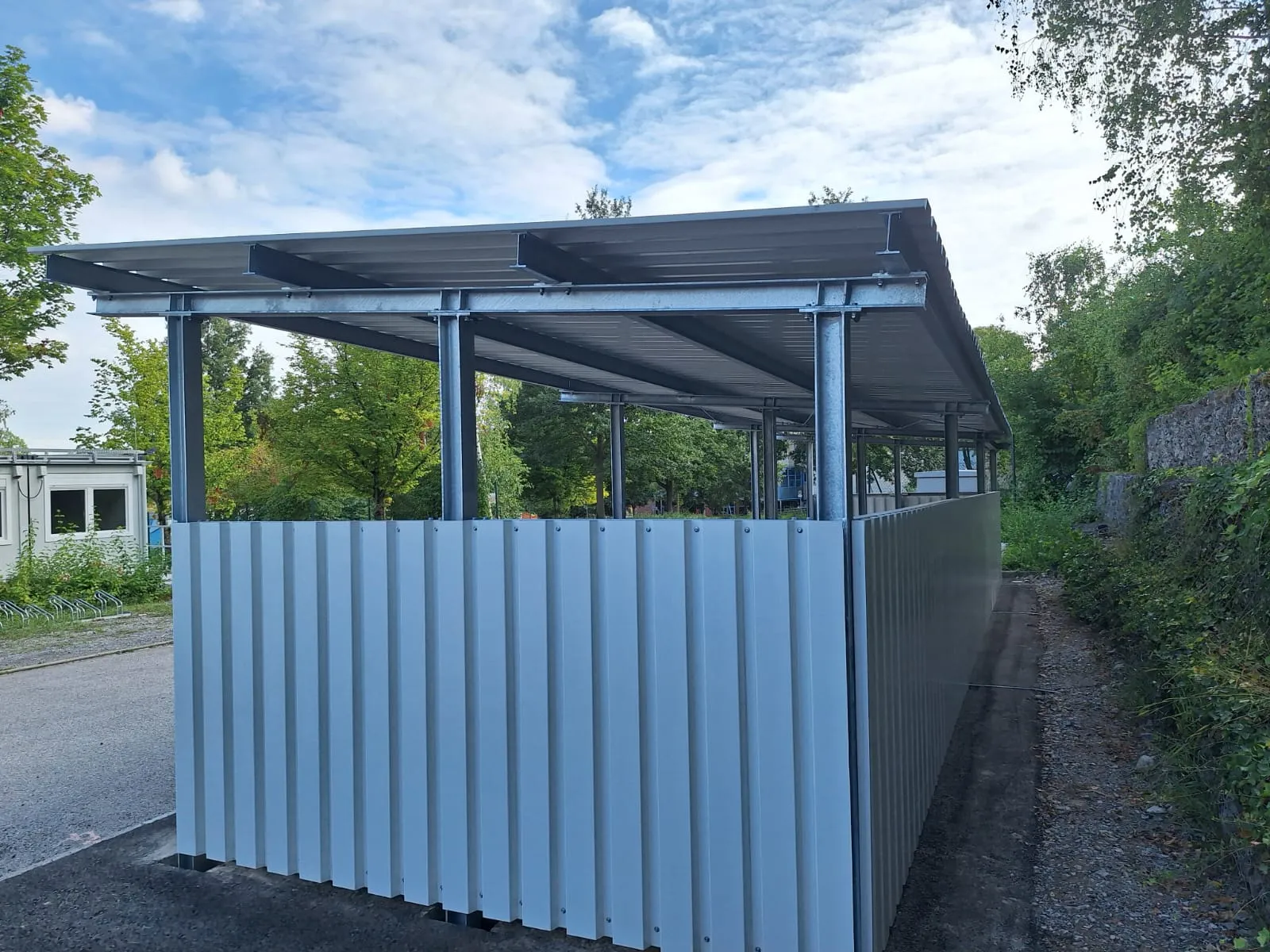

Teilhohe Wandverkleidung
Stirn- und Rückseite mit weißem Trapezblech beplankt, etwa auf halber Höhe. Sichtschutz nach hinten, durchlüfteter Stellplatz bleibt erhalten.
Keine Beschichtung, keine Sonderfarbe — die feuerverzinkte Stahloberfläche bildet die Endoberfläche und altert kontrolliert zur matten Patina. Wartung beschränkt sich auf gelegentliches Nachziehen der Verschraubungen.
So entsteht eine Anlage, die im Bestand wie ein technisches Möbel wirkt: schlicht, klar, ohne Anspruch auf Repräsentation — aber maßgenau auf den Standort gefertigt.
Projektablauf
Vier Schritte vor Ort — durchswipen, klicken oder mit den Pfeiltasten.
