Sonderkonstruktionen · 2024 · Teststrecke
Schutzplanke Sonderbau

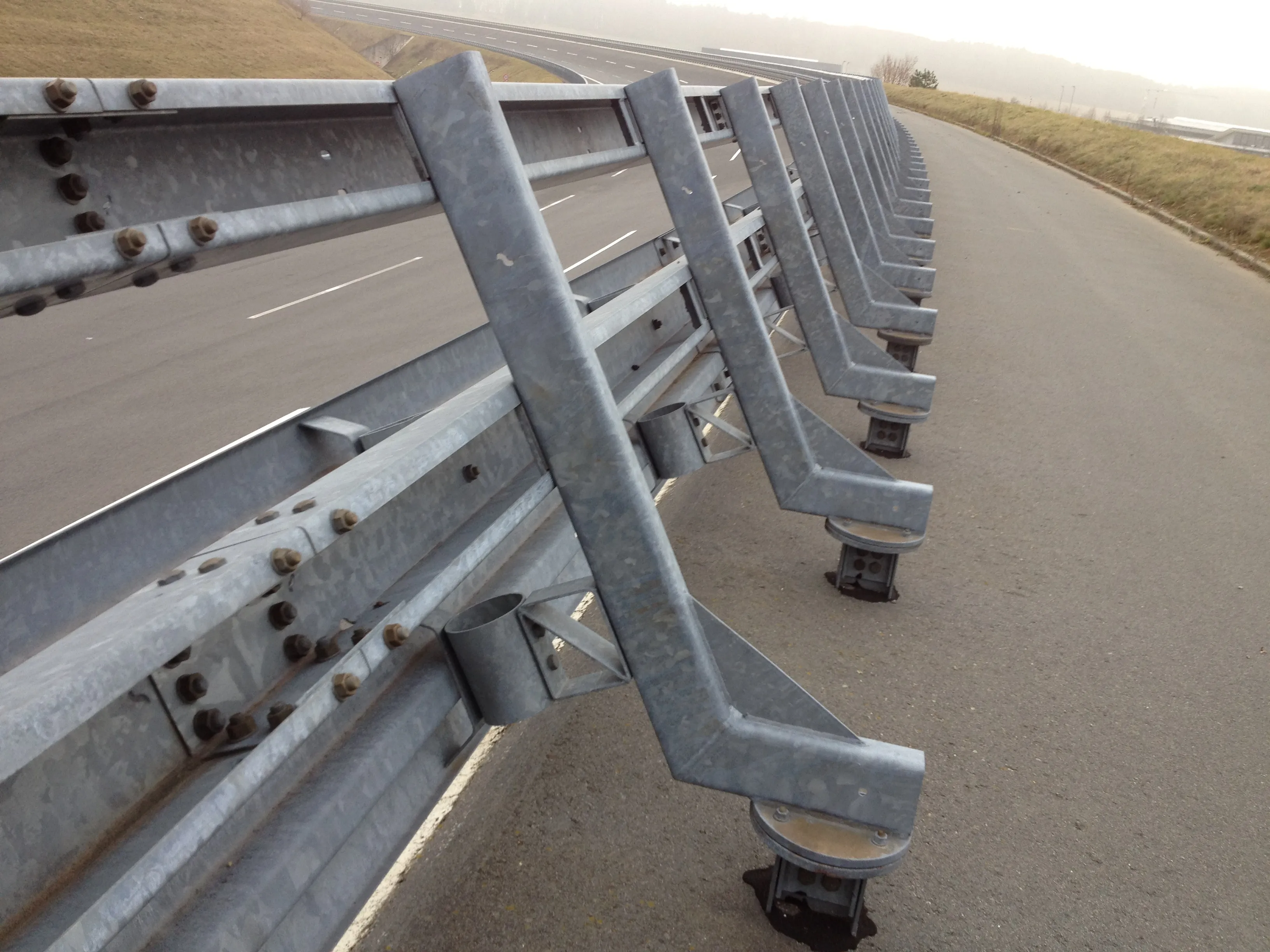

Eine komplette Schutzplanken-Anlage als Sonderkonstruktion für eine Teststrecke — kein Katalogsystem, sondern Werksfertigung nach Zeichnung. Pöhler Metallbau hat Profile, Anschlüsse und Bodenanker gefertigt, verzinkt und vor Ort montiert.
- Stahl
- Feuerverzinkt
- Auftrag
- Erstmuster / Sonderbau
- Fertigung
- Werksleistung
- Verankerung
- Schraubanker auf Asphalt
- Oberfläche
- Feuerverzinkt
Projektbeschreibung
Eine Anlage gibt's nicht im Katalog.
Der Auftraggeber brauchte eine Schutzplanken-Anlage in einer Geometrie, für die kein zertifiziertes Standardsystem passte — mit oberer Auskragung als zusätzliche Schutzebene und besonderen Anschlussdetails an die Pfosten.
Statt ein bestehendes System anzupassen, wurde die Anlage als reine Sonderanfertigung gebaut: Profile, Pfosten, Konsolen, Knotenbleche und Bodenanker — alles nach Konstruktionszeichnung, alles in der Werkstatt vorbereitet, alles aus einem Materialfluss.
Die obere Auskragung ist als schräg geneigtes Oberprofil ausgeführt, das über Stützkonsolen mit Knotenblechen (Trapezsteifen) am Hauptpfosten sitzt. Die Konsolen sind klassische Werkstattarbeit: zugeschnitten, ausgeklinkt, geschweißt, verputzt.
Die Bodenbefestigung erfolgt über runde Fußplatten, aufgesetzt auf den Asphalt und mit Schraubankern befestigt. Jeder Pfosten steht auf einer eigenen Fußplatte — das erlaubt millimetergenauen Ausgleich der Asphaltneigung und einen sauberen, wiederholbaren Anschluss.
Die gesamte Anlage ist feuerverzinkt nach DIN EN ISO 1461. Keine Pulverbeschichtung darüber — die Verzinkungsoptik ist Teil des Bilds, das charakteristische Zinkblumenmuster ist sichtbarer Beweis der Badbehandlung.
Konstruktion
Sechs Detailpunkte am System.
Die Anlage besteht aus klar abgegrenzten Komponenten — Pfosten, Konsole, Profile, Knotenbleche, Schraubverbindungen, Bodenanker — und jede ist Werkstattarbeit nach Zeichnung.
- 01

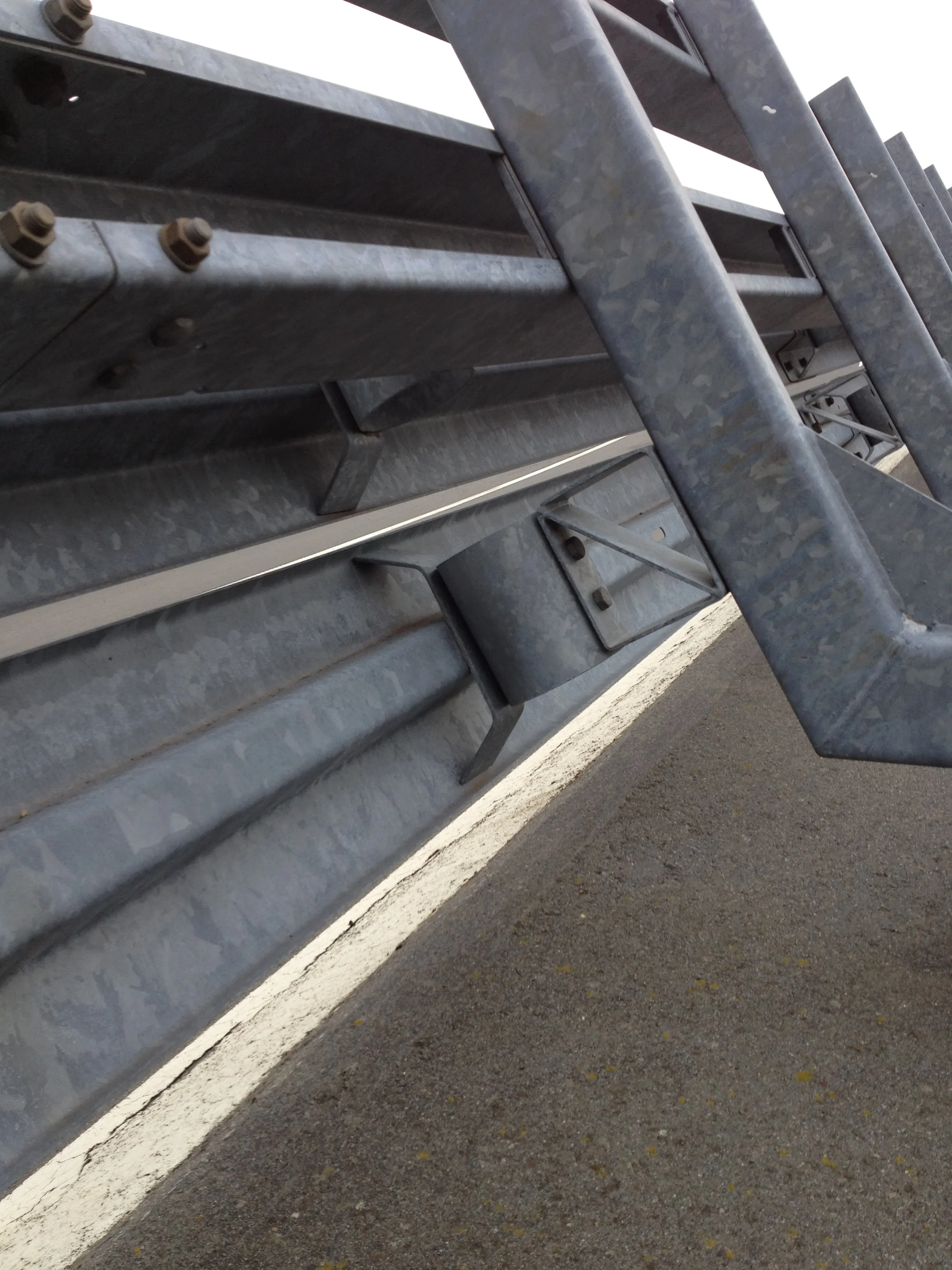

Hauptprofil mit Sicken
Das untere Schutzprofil ist als kaltgewalztes Hohlprofil mit Längssicken ausgeführt — Sicken erhöhen die Beulsteifigkeit, die Geometrie folgt der Konstruktionszeichnung.
- 02
Pfosten mit Knotenblech
Vertikale Pfosten aus walzprofilähnlichem Stahlquerschnitt, am Kopf mit angeschweißtem Knotenblech — das Knotenblech nimmt die Stützkonsole auf.
- 03

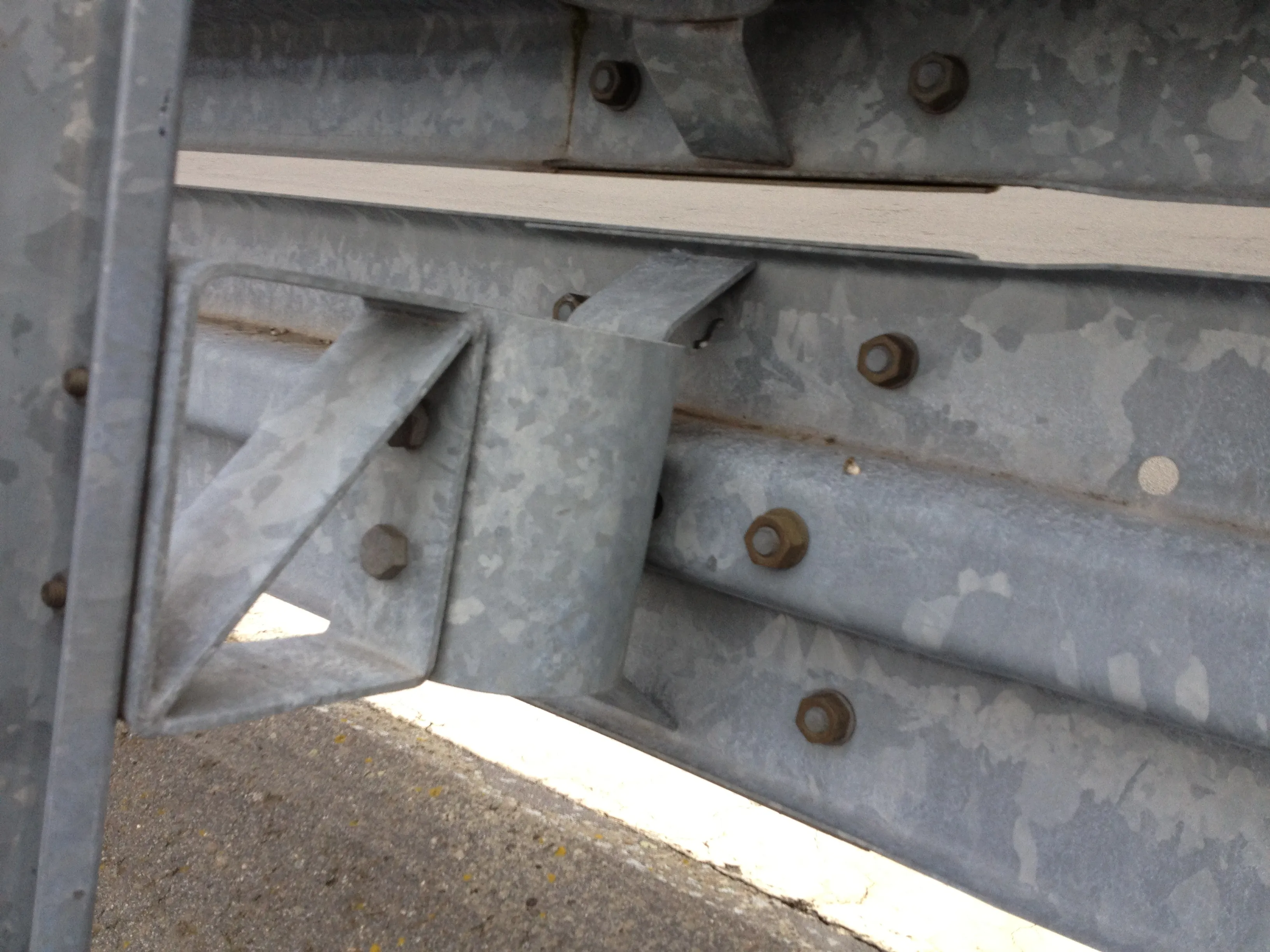

Stützkonsole geneigt
Die Konsole läuft schräg vom Pfosten nach außenoben und hält das Oberprofil. Geschweißte Konstruktion aus mehreren Stahlblechen mit Trapezsteife in der Mitte.
- 04
Oberprofil mit Endkappe
Das obere Schutzprofil läuft entlang der gesamten Anlage und endet mit aufgeschweißten Endkappen — sauber abgekantet, kein offenes Profilende, keine Verletzungskante.
- 05
Schraubverbindungen verzinkt
Sämtliche Schrauben sind feuerverzinkt, mit selbstsichernden Mutterkombinationen — auch alle Verbindungselemente kommen aus dem gleichen Baddurchgang wie die Profile.
- 06

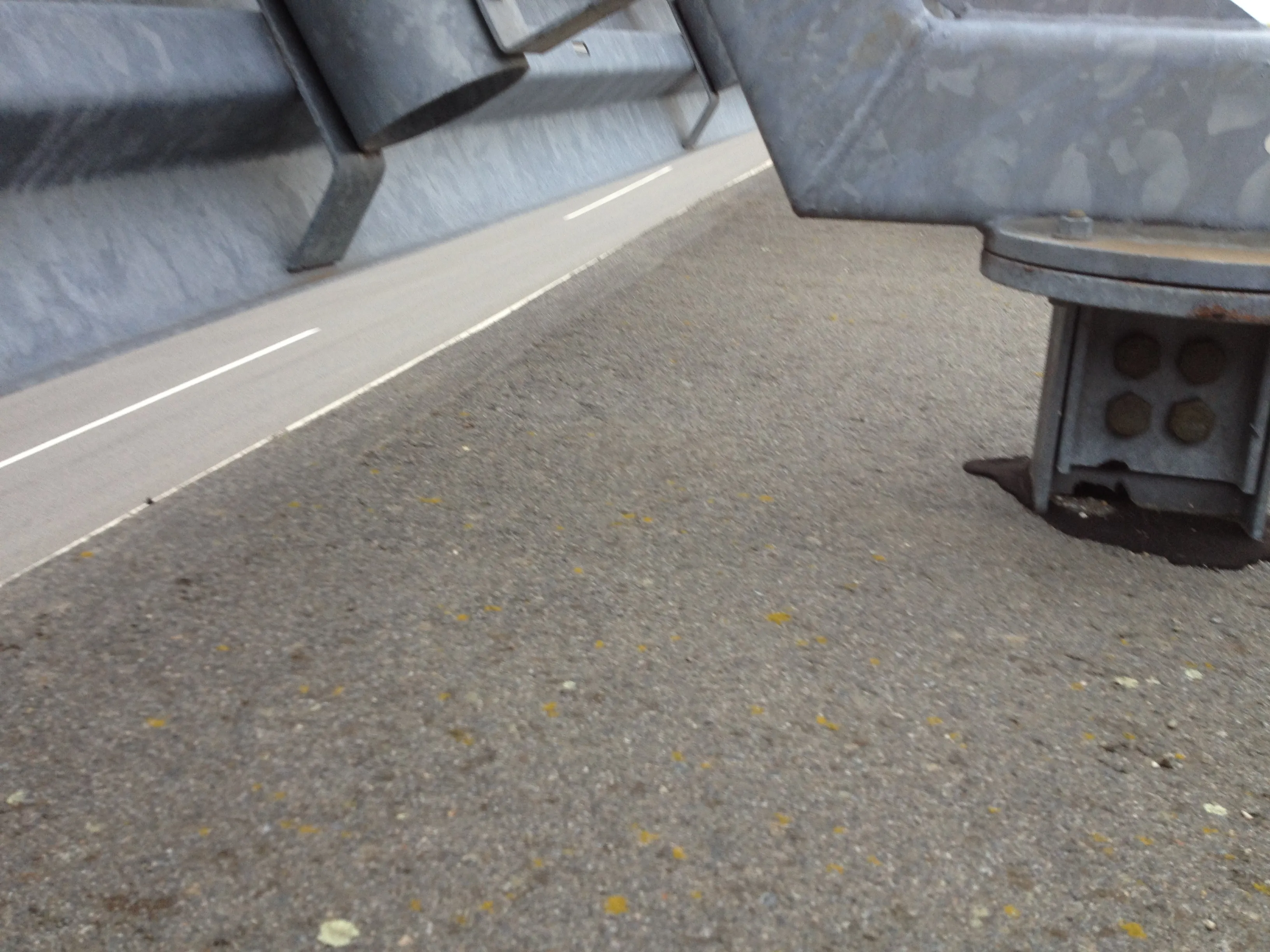

Fußplatte mit Schraubankern
Runde Fußplatte mit vier durchgesteckten Schraubankern — auf Asphalt gesetzt, ausgerichtet, angezogen. Die Anlage ist demontierbar und wieder verwendbar.
- Bauart
- Sonderanfertigung Schutzplanke
- Keine Standard-Systemzertifizierung — Erstmuster nach Konstruktionszeichnung.
- Profile
- Kaltgewalzt, mit Längssicken
- Unteres Schutzprofil und oberes Auskragprofil aus Profilstahl.
- Pfosten
- Vertikal, mit Knotenblech
- Im regelmäßigen Pfostenraster, jeweils mit eigener Fußplatte.
- Stützkonsole
- Geschweißt, mit Trapezsteife
- Trägt das Oberprofil schräg über dem Pfosten.
- Verbindungen
- Schraubverbindungen verzinkt
- Selbstsichernde Muttern, alle Komponenten aus dem gleichen Baddurchgang.
- Bodenanker
- Schraubanker durch Fußplatte
- Vier Anker je Pfosten, in Asphalt gesetzt — demontierbar, wiederverwendbar.
- Oberfläche
- Feuerverzinkt blank
- DIN EN ISO 1461 — keine Folgebeschichtung, sichtbares Zinkblumenmuster.
- Fertigung
- Werksleistung Pöhler
- Kompletter Materialfluss in einer Hand: Konstruktion, Zuschnitt, Schweißen, Bad, Montage.
Bildstrecke
Bildgalerie.
Projektdaten
Beteiligte & Eckdaten.
- Projekt
- Schutzplanken-Sonderanfertigung Teststrecke
- Auftraggeber
- Anonym (Testsite)
- Systemklasse
- Sonderkonstruktion ohne Standard-Bezug
- Auftrag
- Erstmuster, komplette Anlage
- Leistung Pöhler
- Konstruktion, Werksfertigung, Verzinkung, Bodenanker, Montage vor Ort
- Material
- Baustahl, Profilstahl, Schraubanker
- Oberfläche
- Feuerverzinkt, blank
- Befestigung
- Schraubanker auf Asphalt
