Sonderkonstruktionen · 2024 · Wohnquartier Leinfelden

Müll- und Fahrradboxen Quartier

Ein modulares System aus verzinkten Stahlrahmen mit Lärchenlatten — flexibel kombinierbar zu Mülleinhausungen, Fahrradunterständen und Sichtschutzwänden, identisch konstruiert über das gesamte Quartier.

Stahl
Holz
Feuerverzinkt

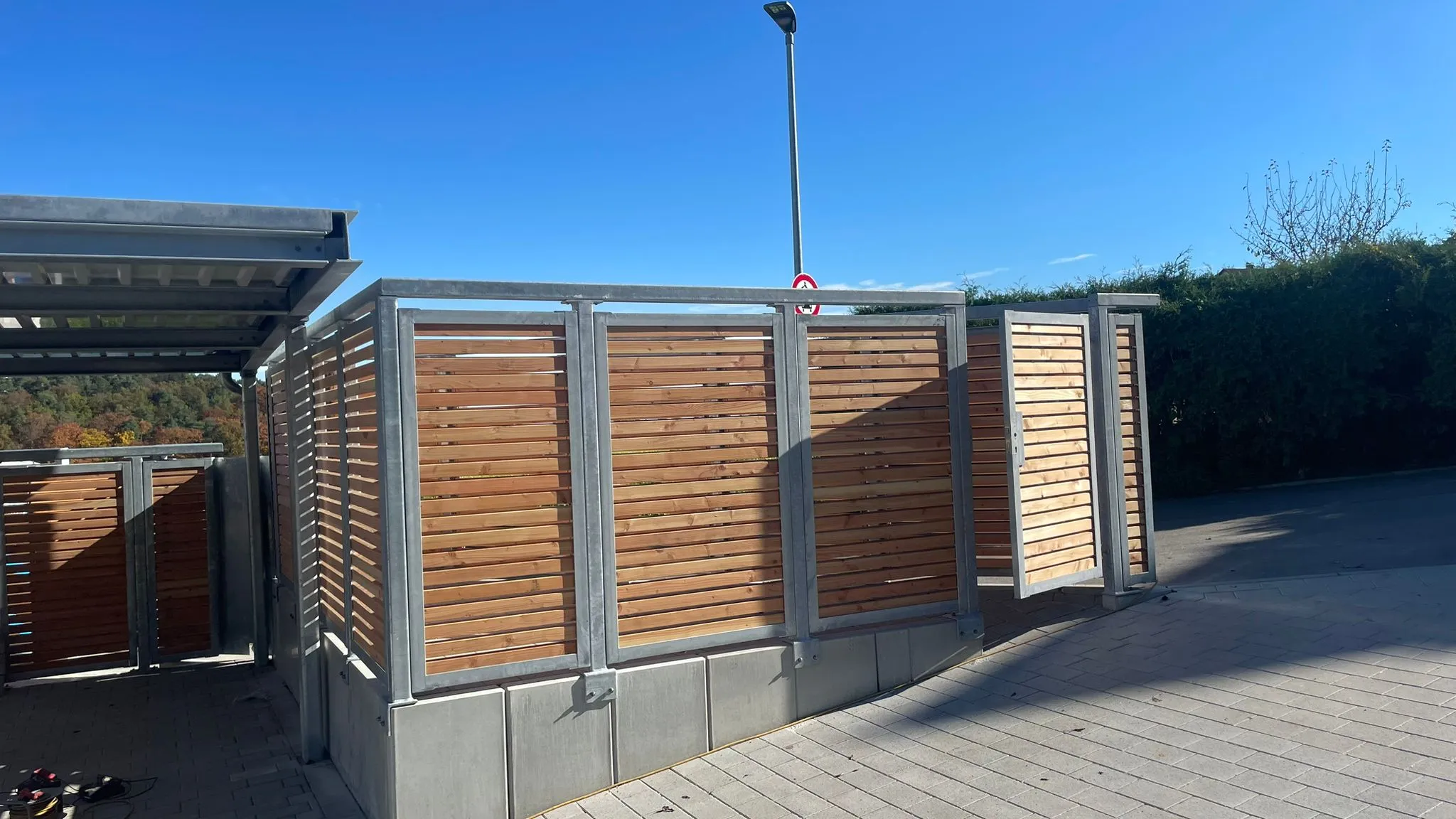

Übersicht der modularen Müll- und Fahrradboxen-Anlage in einem Wohnquartier

Tragwerk: Stahl, feuerverzinkt
Füllung: Lärchenlatten
Module: drei Varianten
Standorte: Wohnquartier

Projektbeschreibung

Ein System für ein ganzes Quartier.

Für ein neues Wohnquartier sollten Mülltonnen, Fahrräder und Technikboxen gebündelt untergebracht werden — ohne dass jede Adresse ein eigenes Bild bekommt.

Im Bestand fehlten Stellplätze für Mülltonnen und Fahrräder. Provisorische Lösungen pro Haus hätten das Straßenbild zerschnitten — stattdessen wurde ein durchgängiges Modulsystem entwickelt, das sich entlang der Erschließungsachse wiederholt.

Drei Bausteine genügen: eine Mülleinhausung mit flachem Pultdach, ein offener Sichtschutz und ein überdachter Fahrradunterstand — alles auf demselben Pfosten- und Lattenraster.

Tragwerk: Pfosten und Rahmen aus Stahlprofilen, vollständig feuerverzinkt — wartungsfrei und unempfindlich gegen Streusalz oder Anprall durch Rollcontainer.

Füllung: horizontale Lärchenlatten, mittig zwischen den Pfosten geführt, mit konstantem Spaltmaß. Das Holz darf bewusst grau patinieren — die verzinkte Tragstruktur bleibt der ruhige Rahmen.

Konstruktion

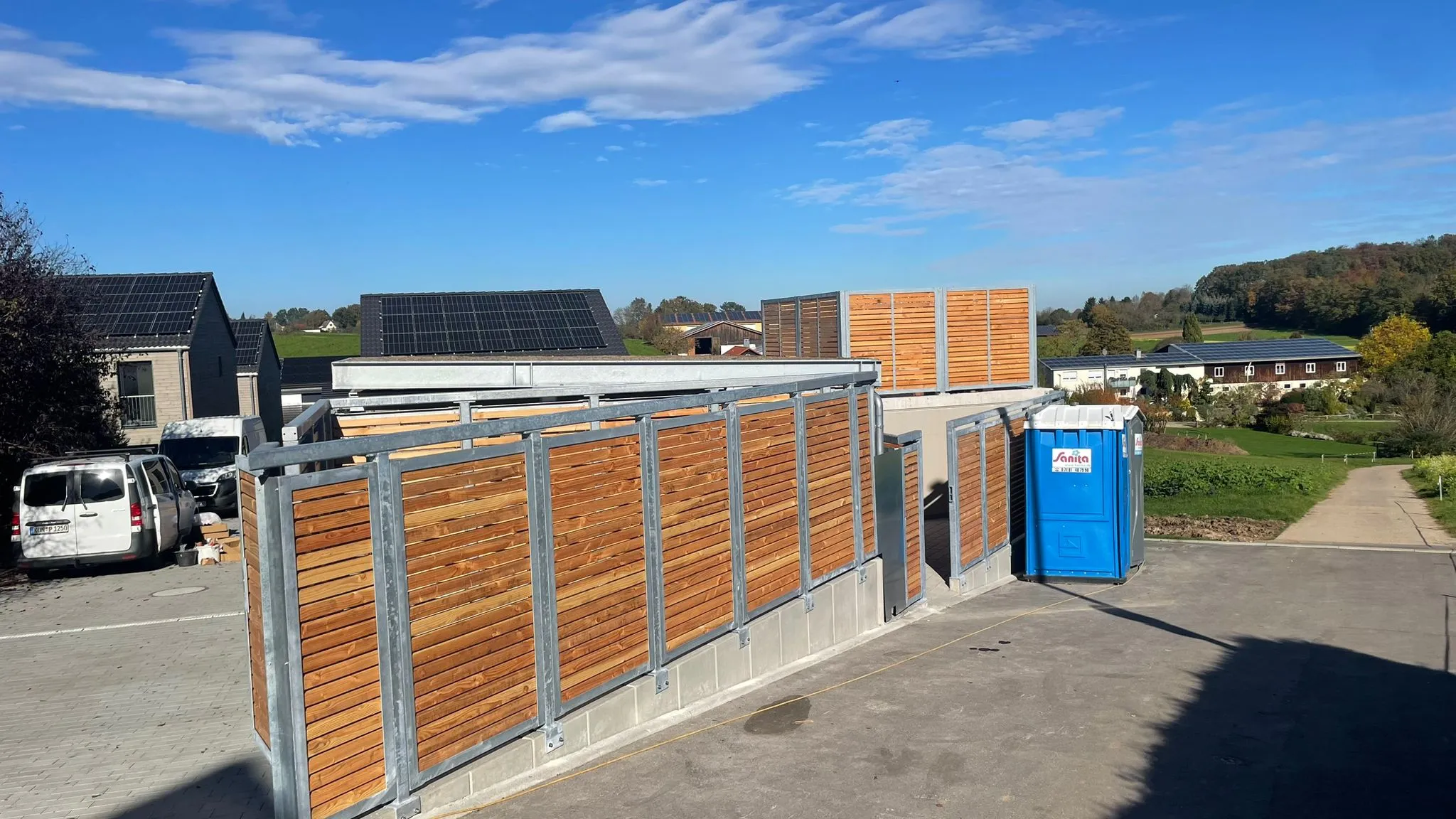

Ein Raster, das sich vervielfacht.

Pfostenabstand, Lattenteilung und Sockelhöhe sind über alle Module identisch. Das macht die Anlage erweiterbar und in der Werksvorfertigung effizient.

01

Verzinkte Stahlpfosten

Pfosten und Rahmen aus geschweißten Stahlprofilen, nach DIN EN ISO 1461 stückverzinkt — wartungsfrei und schlagfest.
02

Betonsockel als Standfuß

Vorgesetzter Betonsockel als Schutz vor Rollcontaineranprall — die Lattenebene beginnt erst oberhalb des kritischen Bereichs.
03

Lärchenlatten, durchgängig

Horizontale Massivlatten mit konstantem Spaltmaß, einseitig in den Pfosten geführt — patinieren bewusst silbriggrau.
04

Pultdach, gleicher Rahmen

Bei den überdachten Modulen liegt ein flaches Pultdach auf demselben Pfostenraster — entwässert nach hinten, kein zusätzliches Tragwerk.

Module: Drei Varianten · gleiches Raster; Mülleinhausung mit Dach, offene Sichtschutzwand, überdachter Fahrradunterstand.
Tragwerk: Stahl, feuerverzinkt; Pfosten, Rahmen und Dachträger durchgängig stückverzinkt — keine Beschichtung erforderlich.
Füllung: Lärche, sägerau; Massivlatten, horizontal, mit konstantem Spaltmaß zwischen den Brettern.
Leistung Pöhler: Konstruktion · Fertigung · Montage; Werksvorfertigung der verzinkten Stahlbauteile, Anlieferung und Montage einschließlich Holzbestückung vor Ort.
