Sonderkonstruktionen · 2025 · Mommenheim

Lagerbox im Betontrog

Eine maßgefertigte Stahlbox mit Pultdach aus Trapezblech und großem Doppeltor — passgenau in einen vorhandenen Betontrog gesetzt und an den Bestandswänden gegen Anprall verriegelt.

Stahl
Feuerverzinkt

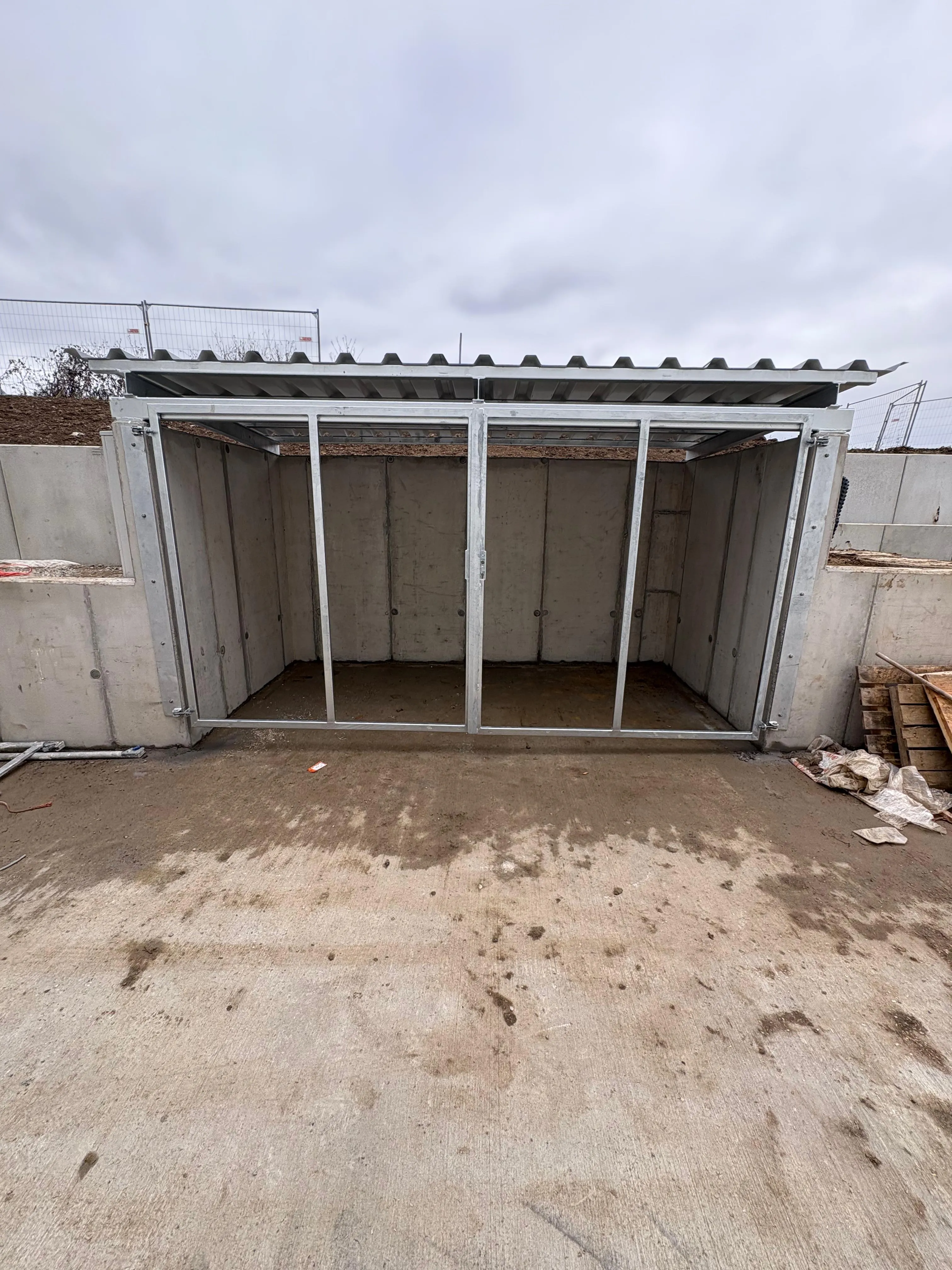

Lagerbox aus feuerverzinktem Stahl mit Pultdach und zweiflügeligem Doppeltor im Betontrog

Tragwerk: Stahl, verzinkt
Dach: Trapezblech
Tor: zweiflügelig
Verankerung: Betontrog

Projektbeschreibung

Maßarbeit für einen vorhandenen Trog.

Auf einem Betriebsgelände sollte ein bestehender Betontrog zu einem abschließbaren Lager für Schüttgut und Geräte werden — ohne den Bestand zu verändern.

Der Betontrog war als U-förmige Stützwand bereits errichtet, mit fester Bodenplatte und seitlichen Sichtschutzwänden. Gefehlt hatten die vierte Wand und ein überdachter Abschluss nach oben.

Aufgabe war eine einbaufertige Stahlkonstruktion, die sich an die Betonkanten anschmiegt, dicht abschließt und dauerhaft den Beanspruchungen aus Baggerschaufel, Streusalz und Wetter standhält.

Ergebnis ist eine selbsttragende Stahlrahmen-Box mit Pultdach aus Trapezblech und einem zweiflügeligen, vollflächig blechbekleideten Tor. Die Konstruktion steht eigenständig im Trog und überträgt nur die Ankerkräfte in den Bestand.

Sämtliche Stahlbauteile wurden im Werk geschweißt, feuerverzinkt und vor Ort als einzelnes Bauteil in den Trog eingehoben — Tor und Dach folgten in den Tagen darauf.

Konstruktion

Stahlrahmen, Trapezblech, Doppeltor.

Drei Bauteile, eine Box — alle Verbindungen verschraubt, alle Oberflächen verzinkt, keine sichtbaren Schweißnähte am Bestand.

01

Stahlrahmen, verzinkt

Geschweißter Rahmen aus Hohlprofilen — selbsttragend, gegen die Trogwände nur seitlich verriegelt.
02

Pultdach aus Trapezblech

Profiliertes Stahlblech als Dachhaut — leitet Niederschlag definiert nach hinten ab und versteift den Rahmen in der Fläche.
03

Doppeltor mit Riegel

Zweiflügeliges Tor mit vollflächiger Blechbekleidung, Standflügel mit Schubriegel, Gehflügel mit Druckzylinderschloss.
04

Anschluss an den Bestand

Aufnahmekonsolen sitzen auf den Betonwänden — kein Schweißen, keine Stemmarbeiten, der Trog bleibt unverändert.

Bauteil: Lagerbox, einbaufertig; Selbsttragender Stahlrahmen mit Pultdach und Doppeltor, in vorhandenen Betontrog gesetzt.
Tragwerk: Stahl, feuerverzinkt; Sämtliche Profile nach DIN EN ISO 1461 stückverzinkt — wartungsfrei.
Dach: Trapezblech, Pultneigung; Verzinktes Profilblech, entwässert nach hinten ab, ohne Anschluss an den Bestand.
Leistung Pöhler: Aufmaß · Konstruktion · Fertigung · Montage; Vor-Ort-Aufmaß am Betontrog, Werksfertigung der Bauteile, Kranmontage und Endmontage vor Ort.
