Sonderkonstruktionen · 2025 · Stuttgart, Marktplatz

Eine Dachterrasse, im Stahl gerahmt.

Großformatige Edelstahl-Pflanztröge mit integrierter Drainage und tonnenschwere Pergola-Träger aus anthrazitem Stahl — am Stück über das Dach des Hauses des Tourismus gehoben und dort zu einem begrünten Stadtbalkon zusammengeführt.

Stahl
Feuerverzinkt
Pulverbeschichtet

Fertige begrünte Dachterrasse mit Pflanztrögen und Pergola am Haus des Tourismus

Bauteile: Trog + Pergola
Material: Edelstahl · Stahl
Montage: 53-m-Autokran
Bauzeit: 2025

Projektbeschreibung

Zwei Bauteile, ein Ort: das Dach des HdT.

Auf dem Dach des Haus des Tourismus am Stuttgarter Marktplatz entsteht eine begrünte Aufenthaltsfläche. Pöhler liefert die tragenden Stahlbauteile dafür — die langen Pflanztröge entlang der Brüstung und die schwere Pergolakonstruktion, die das Dach räumlich fasst.

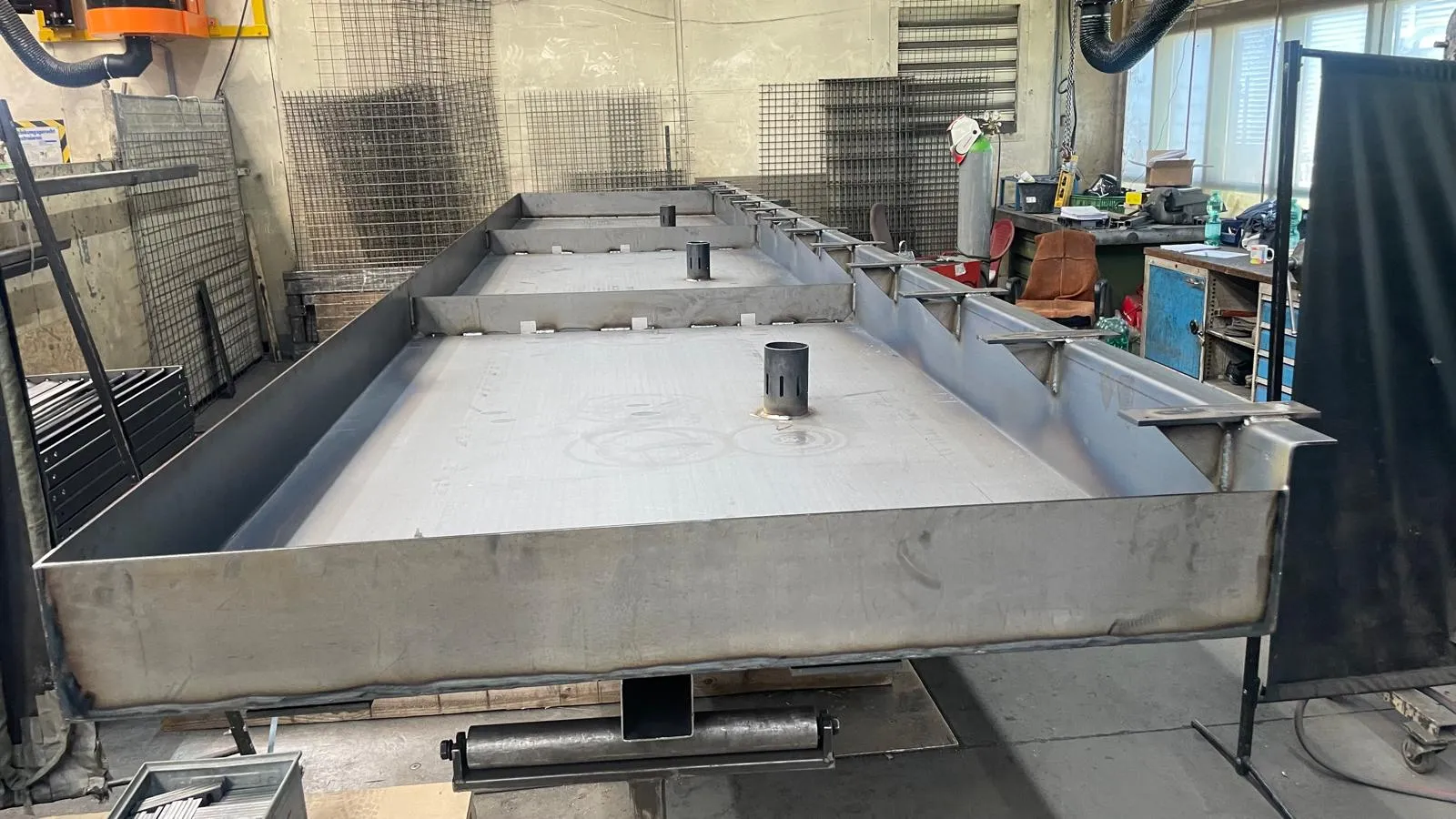

Die Edelstahl-Pflanztröge sind als durchlaufende, mehrere Meter lange Wannen ausgebildet — mit eingebauten Ablaufstutzen, innenliegenden Querschotten zur Stabilisierung und außen aufgesetzten Konsolen für die Verschraubung an der Betonbrüstung.

Die Pergola-Träger sind Schwerlastbauteile aus dunkel beschichtetem Stahl: tief gevoutete Doppelprofile mit aufgeschweißten Kämmen für die Holzpfetten — als langer, gerade durchlaufender Hauptträger gefertigt und in einem Stück eingehoben.

Beides braucht Werkstatt-Vorfertigung in voller Länge: die Tröge, weil jede Schweißnaht im Wasserstand dicht sein muss; die Pergolaträger, weil jeder Stoß auf dem Dach Mehrarbeit, Abdichtung und Optik kostet.

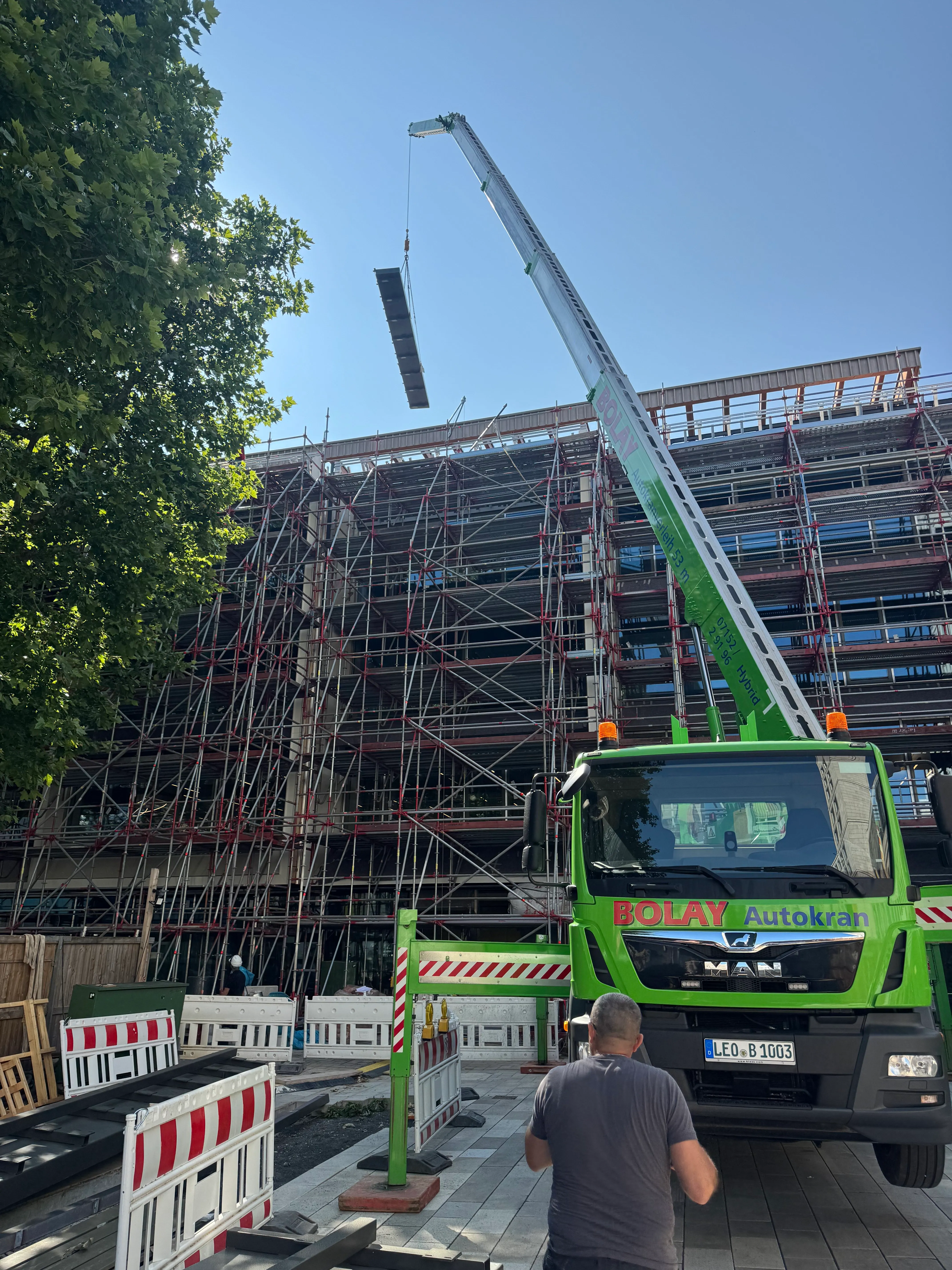

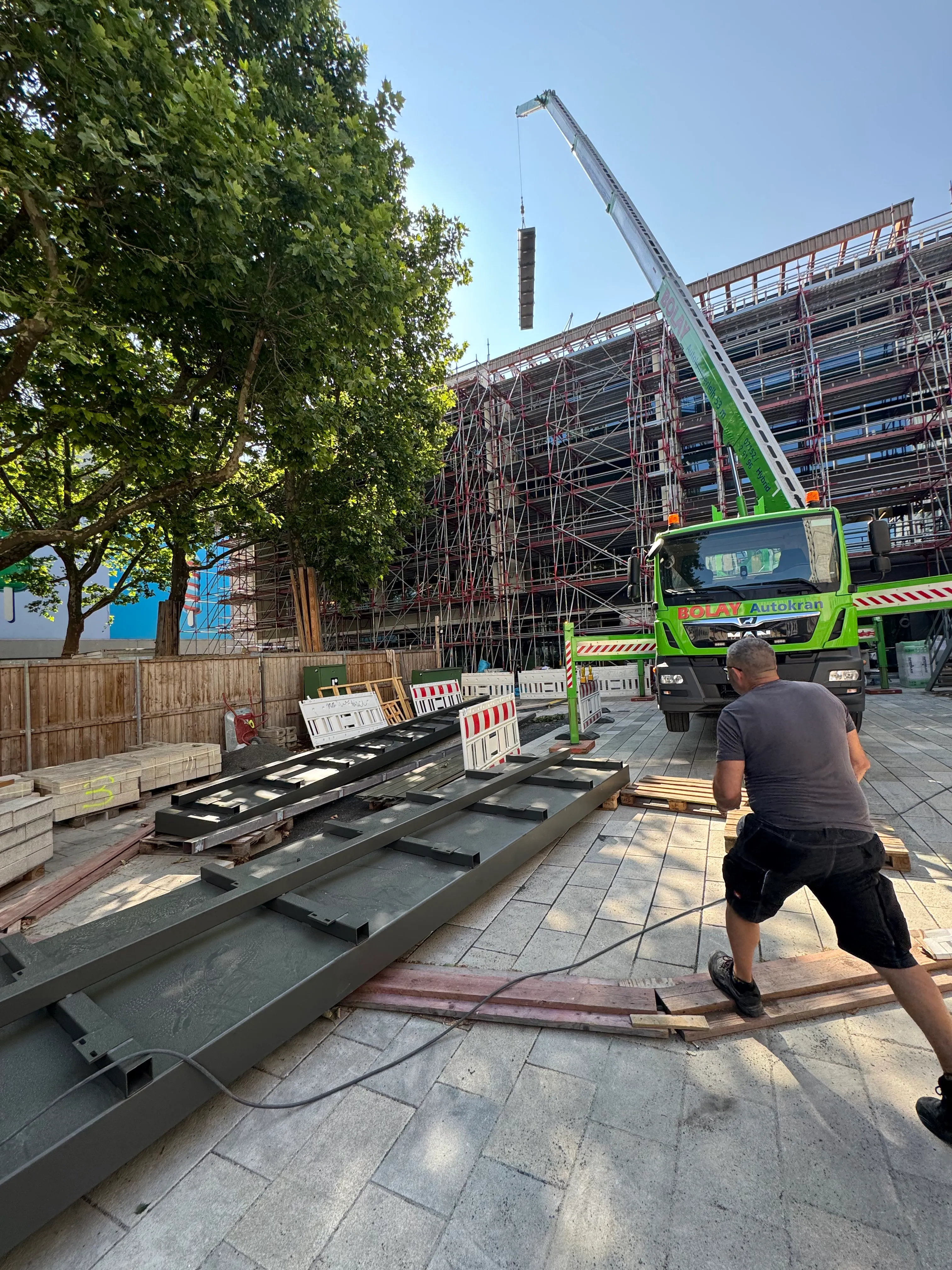

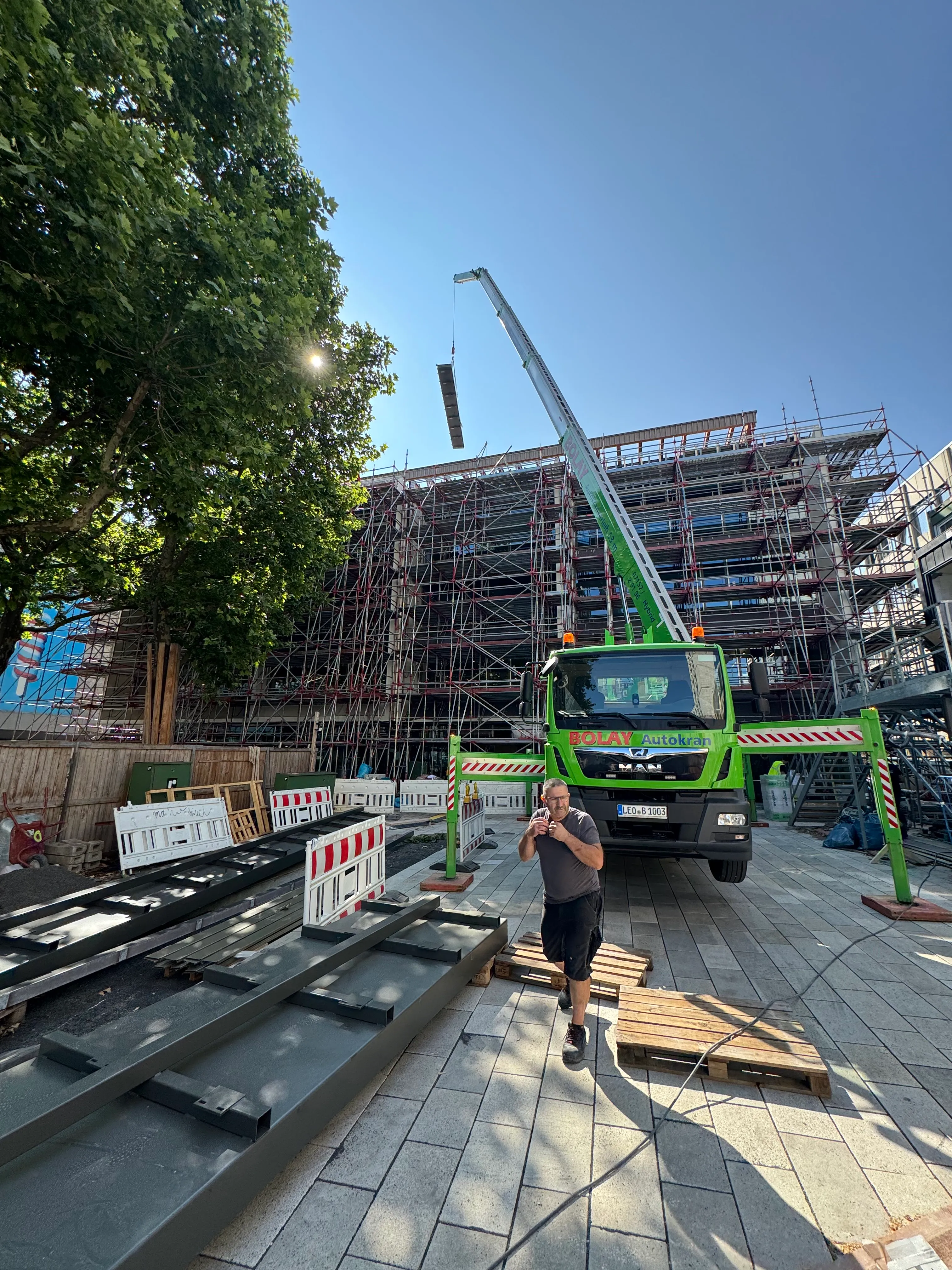

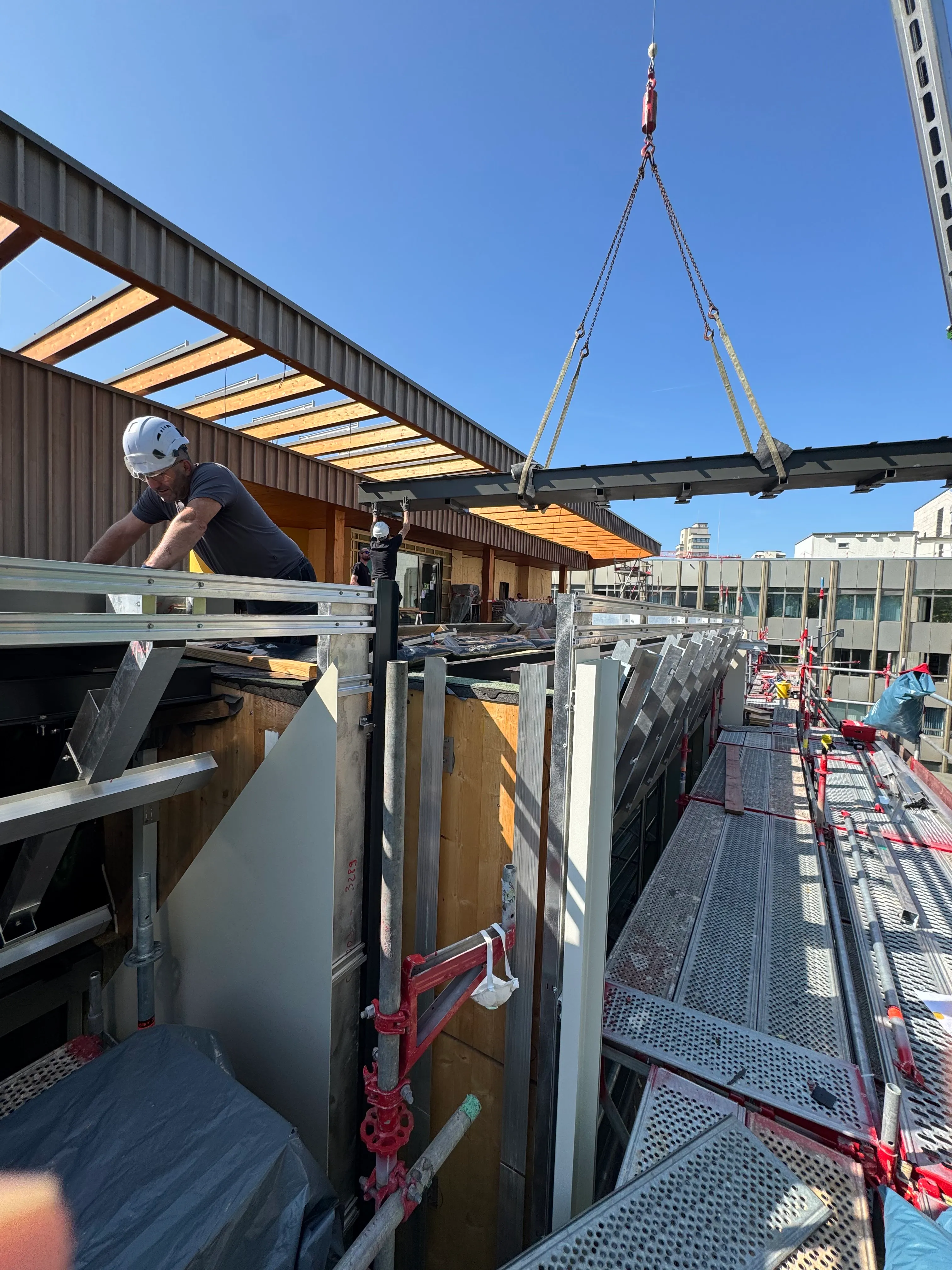

Vor Ort in der Stuttgarter Innenstadt blieb für die Montage nur ein schmales Zeitfenster zwischen den Platanen am Marktplatz — abgedeckt mit einem 53 m langen Hybrid-Autokran, der die Bauteile über die Gebäudekante an ihren Einbauort hob.

Konstruktion

Eine Wanne, die wirklich Wasser hält.

Vollgeschweißter Edelstahl statt geschraubter Profile — die Pflanztröge sind im Wasserstand geprüfte Dichtbauteile.

Detail des Edelstahl-Pflanztrogs mit Drainagestutzen

01

Edelstahl, vollgeschweißt

Boden und Wangen aus Edelstahlblech, durchgehend verschweißt und im Wasserstandtest geprüft. Kein Schraubstoß, keine Dichtungsschiene — nur Material und Schweißnaht.
02

Innenliegende Querschotten

Auf der ganzen Länge eingeschweißte Schotten stabilisieren die Wanne gegen Wasser- und Erddruck und verhindern, dass das Substrat in einer Richtung durchrutscht.
03

Drainagestutzen untenliegend

Mehrere im Boden eingeschweißte Edelstahl-Stutzen führen das Überschusswasser direkt in die Dachentwässerung — ohne Aufstau, ohne offene Überläufe an der Sichtseite.
04

Konsolen für Brüstungsanschluss

Außen aufgeschweißte Flachstahl-Konsolen — die Wanne wird damit kraftschlüssig auf der Betonbrüstung verschraubt und ergibt mit Holzauflage und Pflanzung den sichtbaren Abschluss der Dachterrasse.

Bauteile: Pflanztröge · Pergola-Träger; Edelstahl-Pflanzwannen entlang der Dachbrüstung sowie tragende Pergolaprofile in dunkel beschichtetem Stahl.
Pflanztrog: Edelstahl, vollgeschweißt; Mehrere Meter lange Einzelwannen mit innenliegenden Querschotten, Drainagestutzen und außen aufgeschweißten Konsolen.
Pergola-Träger: Stahl, anthrazit beschichtet; Doppelprofil mit aufgeschweißten Kämmen für die Holzpfetten — am Stück gefertigt, am Stück eingehoben.
Verbindung: Verschraubt auf Brüstung; Tröge und Pergolastützen auf vorbereitete Betonanker und Stahlkonsolen geführt — ohne Schweißen vor Ort.
Logistik: Bolay-Hybrid-Autokran 53 m; Standposition auf gepflastertem Vorplatz, Anlieferfenster zwischen Platanenreihe und Gerüst — direkt vom Tieflader an den Einbauort.
Leistung Pöhler: Konstruktion · Fertigung · Montage; Werkstatt-Vollfertigung beider Bauteilfamilien, Werkstransport und Montagebegleitung im Stuttgarter Marktplatzumfeld.
