Stahlbau · 2024 · Wohnanlage München
Wohnanlage Atrium
Eine Wohnanlage erschließt ihre Wohnungen über einen überdachten Innenhof — Laubengänge auf drei Ebenen, zwei Stahltreppenanlagen, durchgehend feuerverzinkt. Pöhler Metallbau hat das gesamte Stahlpaket geliefert: Tragwerk, Treppen, Geländer, Gitterrost-Belag.
- Stahl
- Feuerverzinkt
- Bauart
- Atrium-Erschließung
- Geschosse
- 3 Ebenen
- Treppen
- Mehrere Anlagen
- Belag
- Gitterrost
- Oberfläche
- Feuerverzinkt
Projektbeschreibung

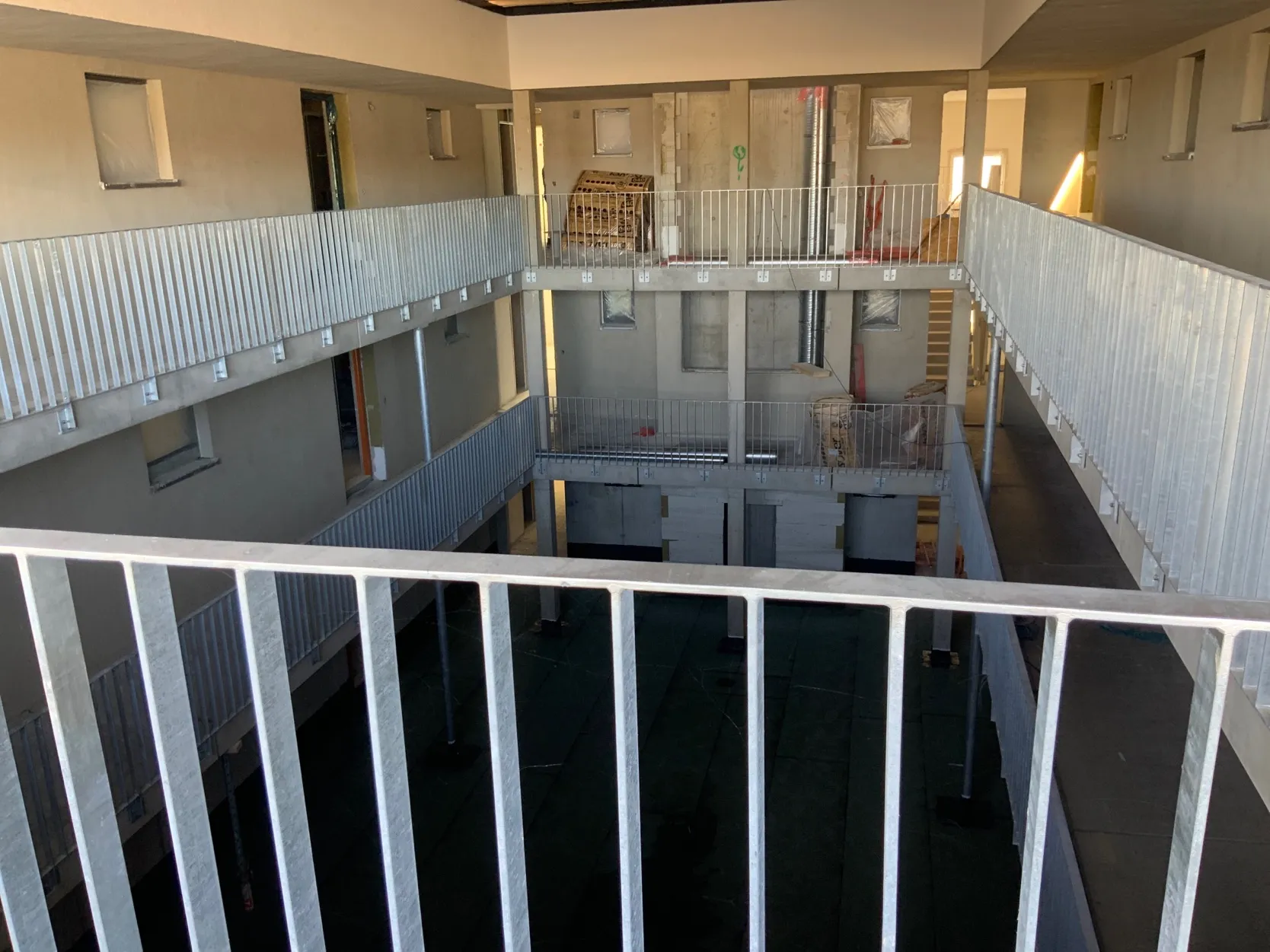

Atrium als Verkehrsraum.
Statt klassischem Treppenhaus erschließt sich die Wohnanlage über einen offenen, überdachten Innenhof. Alle Wohnungstüren gehen direkt auf die Laubengänge — jede Ebene braucht umlaufendes Tragwerk, Geländer und einen sicheren Belag.
Der Auftrag umfasst das komplette Stahlpaket der inneren Erschließung: das Tragwerk der Laubengänge auf drei Ebenen, mehrere Stahltreppen, Geländeranlagen am Laubengang und auf dem Dach, sowie der gesamte Gitterrost-Belag der Laubengänge.
Die Laubengang-Platten hängen seitlich an Konsolen, die aus den Betonwänden auskragen. Stahlstützen aus Rundrohr stehen frei im Atrium und nehmen die Last vom Tragwerk oben. Alles läuft optisch in einer Sprache durch: Verzinkungsglanz, klare Profile, minimaler Schmuck.
Die Treppenanlagen sind als gerade Lauftreppen mit Zwischenpodest ausgeführt. Wangen aus gewalztem Stahlblech, Stufen als Gitterrost-Tritte für Rutschfestigkeit und Selbstreinigung — das Atrium ist überdacht, aber nicht klimatisiert.
Geländer durchgehend mit vertikalen Flachstäben in engem Raster: kindersicher, normgerecht, und visuell ruhig — der Strichraster prägt das Bild im ganzen Hof. Auf dem Dach läuft dieselbe Sprache als Absturzsicherung weiter.
Konstruktion

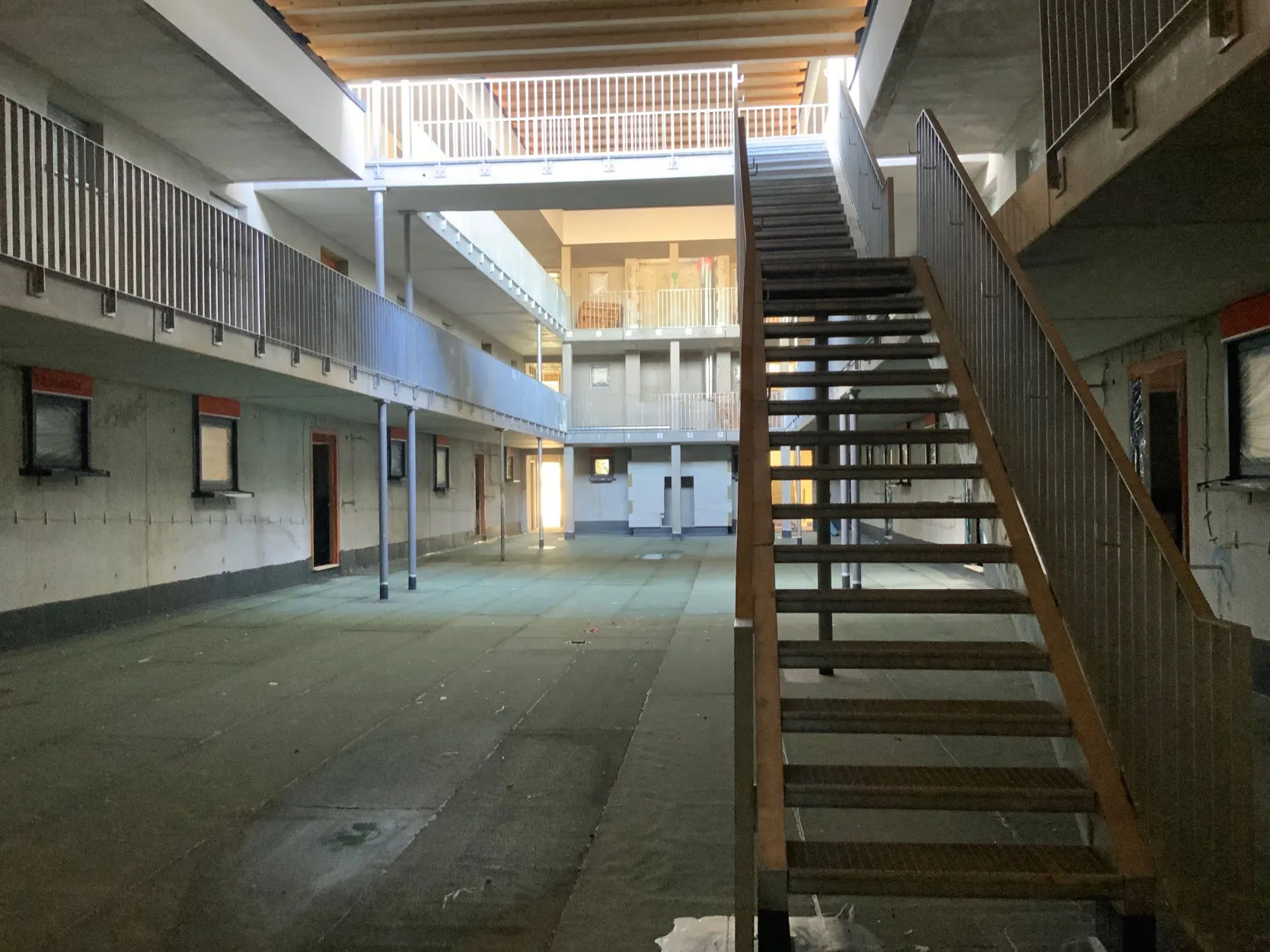

Sechs Detailpunkte am Atrium.
Vom Stützenraster über die Konsolanschlüsse bis zum Gitterrost-Belag — die Stahlarbeiten sind als Paket konzipiert, durch alle Ebenen mit derselben Sprache.
- 01
Rundrohr-Stützen im Atrium
Stahl-Rundrohre stehen frei im Hof und tragen die Last der Laubengang-Konstruktion und des Daches durch alle Ebenen — schlank, in derselben Verzinkungsoptik wie alles andere.
- 02

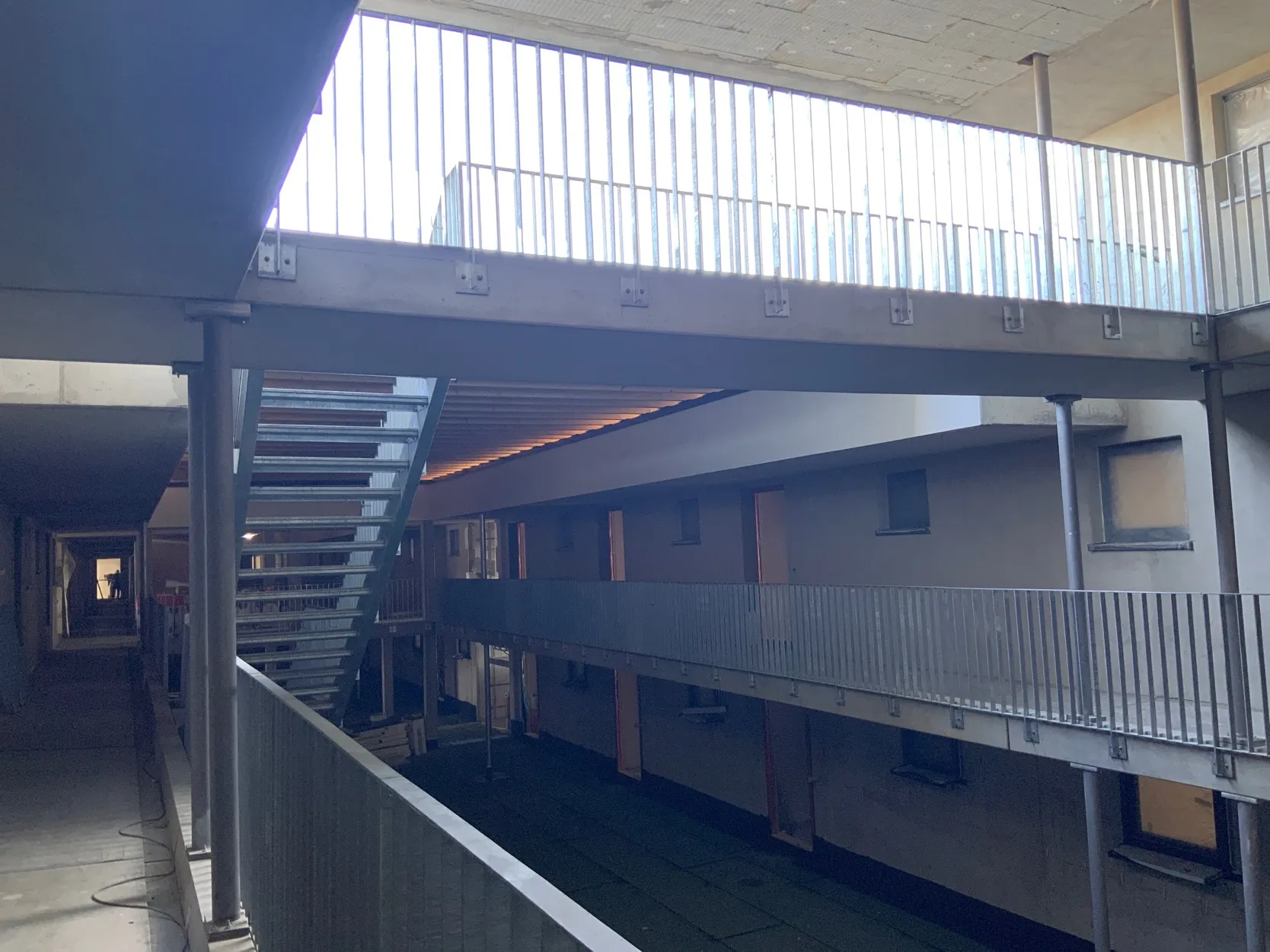

Konsolanschlüsse Laubengang
An den Betonwänden sitzen sichtbare Stahlkonsolen, an die die Laubengang-Platten angeschraubt sind. Lastenabtrag direkt in den Rohbau, keine durchlaufenden Wandträger nötig.
- 03

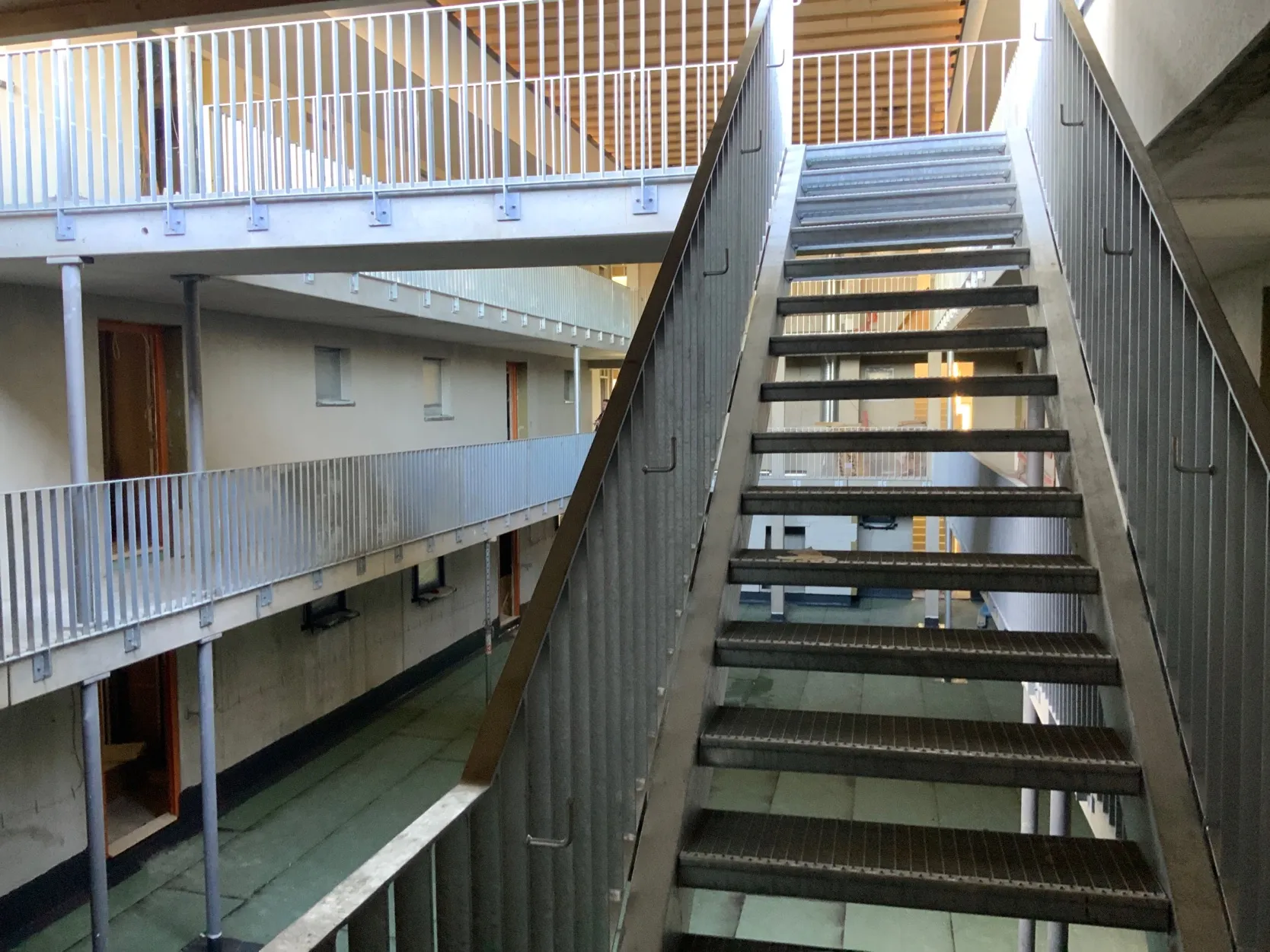

Treppenanlagen mit Podest
Mehrere Lauftreppen verbinden die Geschosse. Jede Anlage hat Zwischenpodest, Wangen aus Stahlblech, Stufen aus geschweißtem Gitterrost — identisch zur Belagsprache der Laubengänge.
- 04
Vertikales Flachstab-Geländer
Geländer aus vertikalen Flachstäben im engen Raster — kindersicher nach Norm, optisch ruhig, durchlaufender Handlauf über alle Geländerabschnitte und Treppenläufe.
- 05
Gitterrost als Laubengang-Belag
Der Belag der Laubengänge ist Gitterrost — wasserdurchlässig, rutschhemmend, leicht zu warten. Auf den Konsolen-Trägern verlegt, mit Befestigungsklemmen gesichert.
- 06
Feuerverzinkt blank
Komplette Stahlanlage im Stückverzinkungsbad nach DIN EN ISO 1461 — keine Pulverbeschichtung darüber. Wartungsarm, mit gleichmäßigem Patinabild über die Standzeit.
- Bauart
- Atrium-Erschließung über drei Ebenen
- Wohnanlage mit überdachtem Innenhof, Laubengang-Erschließung.
- Stützen
- Stahl-Rundrohr
- Freistehend im Atrium, durchlaufend über alle Geschosse.
- Laubengang-Tragwerk
- Stahlkonsolen + Trägerrost
- An die Betonwände angeschraubte Konsolen, darauf Trägerrost für den Belag.
- Treppenanlagen
- Mehrere Lauftreppen mit Podest
- Wangen aus Stahlblech, Stufen aus Gitterrost.
- Geländer Laubengang
- Vertikale Flachstäbe
- Im engen Raster, durchlaufender Handlauf, kindersicher.

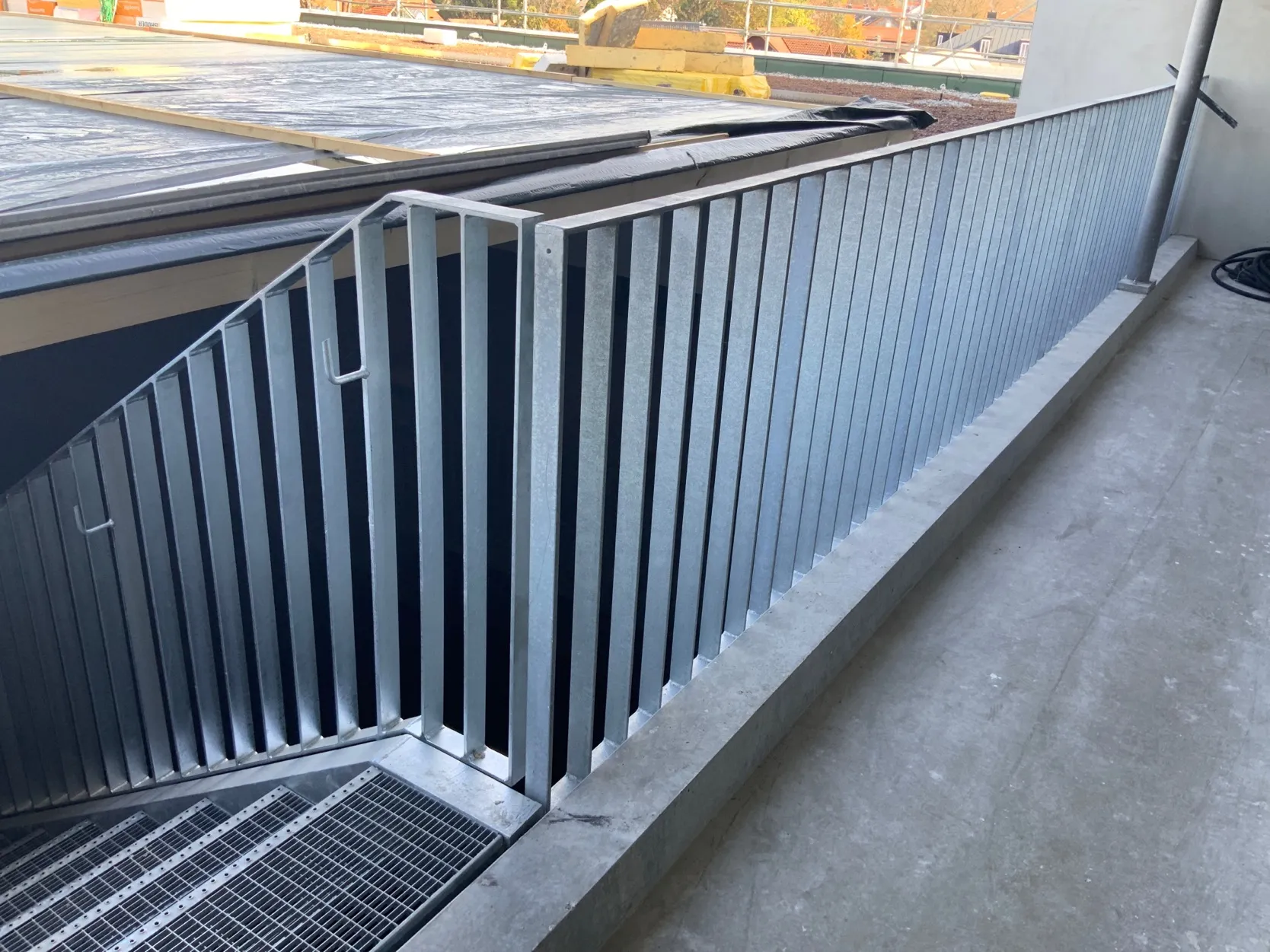

- Geländer Dach
- Flachstab-Anlage außen
- Auf der Mauer-Aufkantung der Dachfläche montiert, identische Geländersprache.
- Belag
- Gitterrost
- Geschweißter Stahl-Gitterrost, rutschhemmend, wasserdurchlässig.
- Handlauf
- Stahl, durchlaufend
- Über alle Geländerabschnitte und Treppenläufe in derselben Verzinkung.
- Oberfläche
- Feuerverzinkt blank
- DIN EN ISO 1461 — keine Folgebeschichtung, sichtbare Zinkschicht als Endoberfläche.
Bildstrecke
Bildgalerie.
Projektdaten
Beteiligte & Eckdaten.
- Projekt
- Wohnanlage mit Atrium-Erschließung
- Bauart
- Mehrfamilienhaus / Wohnanlage
- Geschosse
- Drei Laubengang-Ebenen
- Erschließung
- Über offenen Innenhof
- Leistung Pöhler
- Stahltragwerk, Treppen, Geländer, Gitterrost-Belag, Dachgeländer
- Material
- Baustahl, Stahl-Rundrohr, Stahl-Flachstab, Gitterrost
- Oberfläche
- Feuerverzinkt, blank
- Fertigung
- Werksfertigung, Stückverzinkung, Vor-Ort-Montage
