Bühnenpodest für Lüftungstechnik
Geschweißtes, feuerverzinktes Stahltragwerk als außenliegende Aufstellplattform für Lüftungsanlagen und haustechnische Geräte — 15 × 27 m, mit Treppe, Geländer und Gitterrost-Belag.
- Stahl
- Feuerverzinkt
- Grundfläche
- 405 m²
- Abmessungen
- 15 × 27 m
- Profile
- HEB + IPE
- Oberfläche
- Feuerverzinkt
Projektbeschreibung
Eine begehbare Tech-Ebene neben dem Werk.
Für einen Industriekunden auf der Schillerhöhe haben wir eine große Stahlplattform geliefert, die als Aufstellebene für Lüftungsanlagen und Geräte zwischen den Bestandsgebäuden dient.
Die Anlage ist außen, zwischen zwei Bestandshallen montiert und an die Tragstruktur des Bestands angeschlossen. Der schmale Hof war damit aus dem Bodenplan praktisch nicht mehr nutzbar — die Lösung verlegt die Technik nach oben und gibt die Hoffläche darunter wieder frei.
Auf 15 × 27 Metern Grundfläche stehen Lüftungsgeräte, Aggregate und Wartungswege. Die Konstruktion trägt die Eigenlast der Bauteile, die Wartungslast und die anfallenden Wind- und Schneelasten — ausgelegt für den dauerhaften Außeneinsatz im Industrieumfeld.
Pöhler Metallbau hat das Tragwerk konstruktiv ausgearbeitet, gefertigt, extern feuerverzinken lassen, geliefert und vor Ort montiert — inklusive Treppenanlage und Geländer als Wartungszugang.
Das Foto zeigt die Plattform im Bauzustand: Trägerrost montiert, erste Gitterrost-Felder eingelegt, Treppenanlage rechts bereits stehend, Hubsteiger auf dem Hof.
Konstruktion

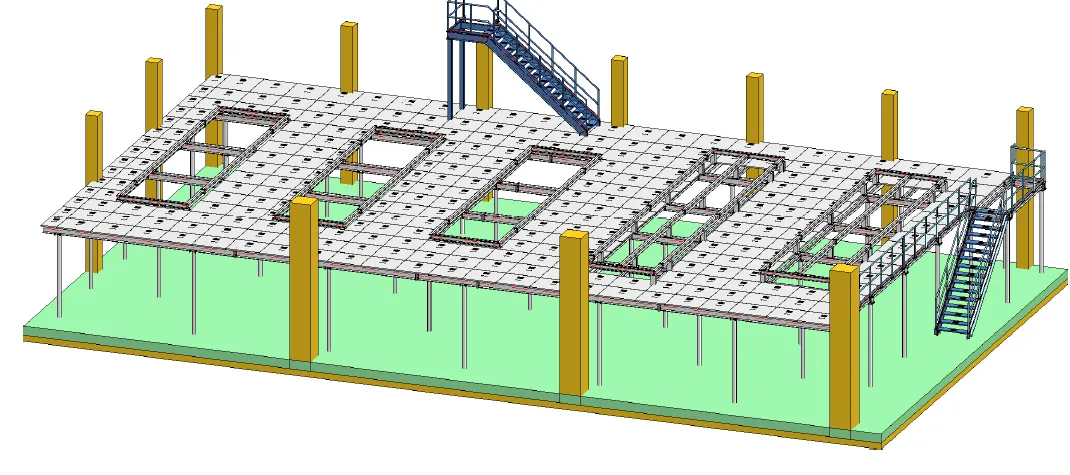

Geschweißt, verzinkt, vor Ort verschraubt.
Werksfertigung in Segmenten, Verzinkung extern, Montage als Schraubverbindung — kein Schweißen vor Ort am Bestand.
- 01
Mischung HEB + IPE
Hauptträger als HEB-Profile, Neben- und Querträger als IPE — gewählt nach Lastfluss und Spannweite, geschweißter Stahlrost als steifes Plattformtragwerk.
- 02
Stahlstützen mit Fußplatten
Vertikale Lasten gehen über Stahlstützen mit verschraubten Fußplatten in den vorbereiteten Betonuntergrund. Auskragung zur Hofseite ist über zusätzliche Mittelstützen abgefangen.
- 03
Anschluss an den Bestand
Auf der Gebäudeseite ist das Tragwerk an die Bestandsstruktur angeschlossen — Anschlusspunkte vorab eingemessen, Kraftfluss in vorhandene Stahl- bzw. Massivbauteile abgetragen.
- 04
Werksfertigung in Segmenten
Die Konstruktion wurde in der eigenen Werkstatt in transport- und verzinkungsfähige Segmente zerlegt vorgefertigt — Schraubanschlüsse und Lochungen werksseitig fertig.
- 05
Feuerverzinkt, geliefert, montiert
Sämtliche Stahlbauteile werden extern feuerverzinkt und schlagfest verpackt zur Baustelle geliefert. Vor Ort wird gestellt, ausgerichtet und vollständig verschraubt.
- 06
Gitterroste, Treppe, Geländer
Begehbare Ebene aus verzinkten Gitterrosten als letzter Bauschritt eingelegt. Treppenanlage und Geländer aus demselben Materialkonzept — gleiche Optik, gleiche Schutzdauer.
- Bauteiltyp
- Stahl-Geräteplattform / Bühnenpodest
- Außenliegende, begehbare Aufstellebene für Lüftungsanlagen und Geräte.
- Abmessungen
- ca. 15 × 27 m
- Rund 405 m² zusammenhängende Plattformfläche, in mehrere Felder aufgeteilt.
- Tragwerk
- HEB + IPE, geschweißter Stahlrost
- Hauptträger HEB, Nebenträger IPE, vertikal abgefangen über Stahlstützen mit Fußplatten.
- Belag
- Verzinkte Gitterroste
- Rutschhemmend, durchregnend, demontierbar für Gerätetausch und Leitungsführung.
- Erschließung
- Außentreppe mit Geländer
- Stahltreppe mit Gitterrost-Stufen, beidseitiges Geländer als Wartungszugang.
- Oberfläche
- Feuerverzinkt
- Externer Verzinker, Bauteile vor Auslieferung tauchverzinkt — Korrosionsschutz für den dauerhaften Außeneinsatz.
- Leistung Pöhler
- Konstruktion · Fertigung · Verzinkung · Lieferung · Montage
- Inkl. Mitwirkung an der Tragwerksstatik, Werksfertigung, externer Verzinkung, Lieferung sowie kompletter Montage einschl. Treppe und Geländer.
- Bauzeit
- 2024
- Werksfertigung und Montage im Jahr 2024.
Bildstrecke
Bildgalerie.
Projektdaten
Beteiligte & Eckdaten.
- Projekt
- Bühnenpodest für Lüftungstechnik
- Bauherr
- Industriekunde (anonymisiert)
- Standort
- Schillerhöhe
- Nutzung
- Aufstellebene Lüftung & Geräte
- Bauzeit
- 2024
- Material
- Stahl, HEB + IPE
- Belag
- Gitterroste, verzinkt
- Oberfläche
- Feuerverzinkt
- Abmessungen
- ca. 15 × 27 m (≈ 405 m²)
- Leistung Pöhler
- Konstruktion · Fertigung · Verzinkung · Lieferung · Montage · Treppe & Geländer
