Treppen · 2024 · Feuerwehr-Übungsanlage

Übungsturm Feuerwehr

Vorgehängte Außentreppe an einem Beton-Übungsschacht der Feuerwehr — vier Geschosse, Stahlwangen mit Gitterrost-Stufen, Geländer und durchlaufender Handlauf. Komplett feuerverzinkt für den Dauereinsatz unter realen Übungsbedingungen.

Stahl
Feuerverzinkt

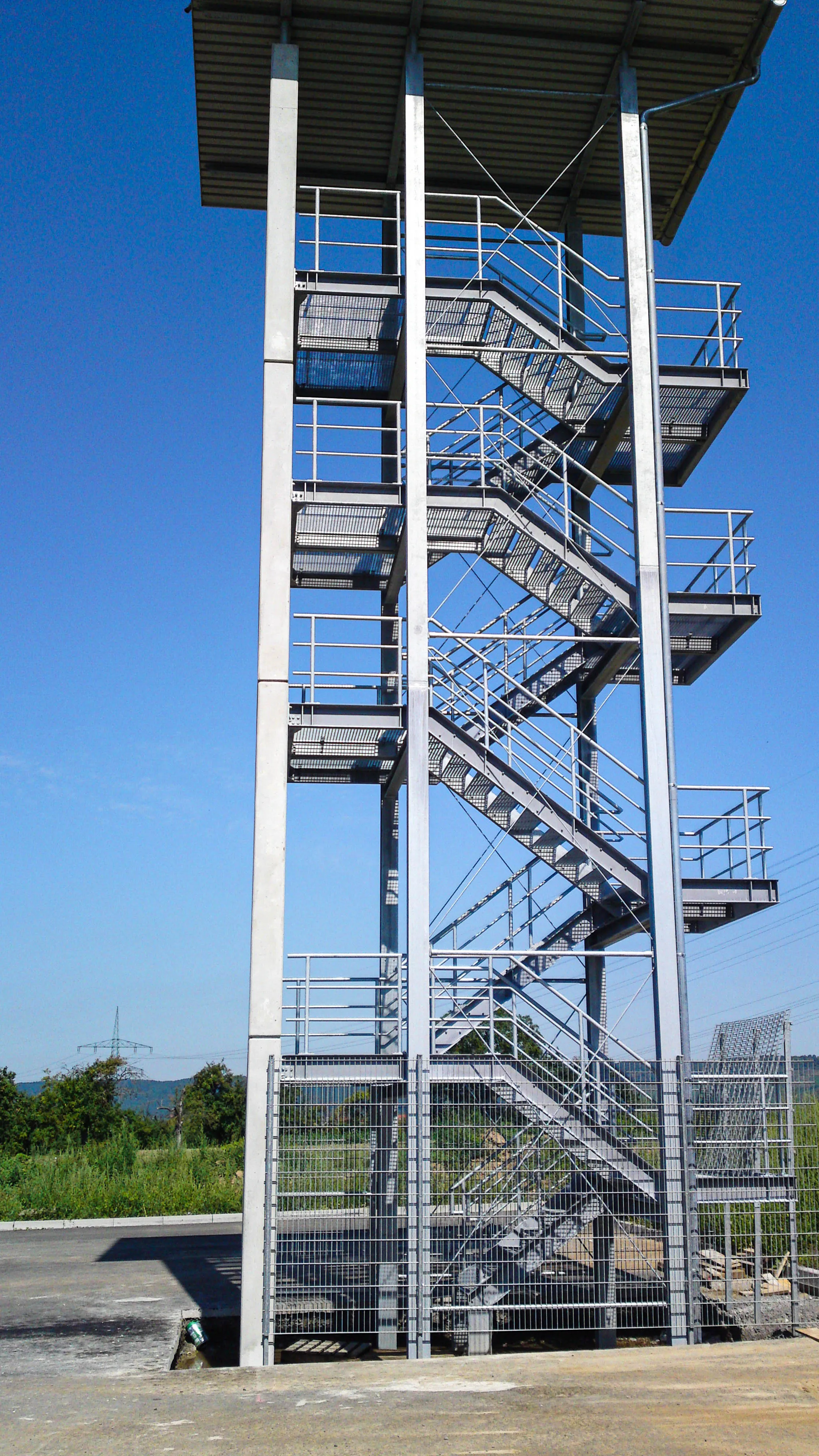

Übungsturm der Feuerwehr mit vorgehängter Außentreppe über vier Geschosse

Geschosse: 4
Stufen: Gitterrost
Oberfläche: Feuerverzinkt
Anschluss: Betonschacht

Projektbeschreibung

Eine Treppe für den harten Übungsalltag.

Der Betonschacht im Inneren dient der Feuerwehr für Brand-, Höhen- und Innenangriffsübungen. Außen führt eine Stahltreppe als sicherer Zugang über alle Geschosse — täglich beansprucht, in voller Montur, bei jedem Wetter.

Die Anlage besteht aus zwei Komponenten: dem massiven Betonschacht mit Übungsöffnungen pro Geschoss und der außenliegenden Stahltreppe, die alle Ebenen erschließt. Pöhler Metallbau hat die komplette Treppenanlage geliefert und montiert — Wangen, Stufen, Podeste, Geländer, Handlauf und das Dachtragwerk oben am Turm.

Die Treppe ist außen vorgehängt und über Konsolen direkt in die Betonwangen des Schachts verankert — das Bauwerk selbst wird dadurch frei von Inneneinbauten gehalten und bleibt für Übungsszenarien nutzbar.

Die Stufen sind als Gitterrost ausgeführt: rutschhemmend auch unter Schaum und Wasser, schnell trocknend, robust gegen Stiefel mit Profilsohle. Die gesamte Anlage ist feuerverzinkt — ohne Beschichtung, keine Pflegezyklen, keine Nacharbeit nach Übungen mit Wasser, Hitze oder mechanischer Belastung.

Oben am Turm sitzt ein leichtes Stahl-Dachtragwerk, das den Treppenaustritt und die obere Plattform überdacht. Unten schließt die Treppe mit einem Antrittspodest auf befestigter Fläche an.

Konstruktion

Werksfertigung, Stückverzinkung, Montage am Schacht.

Komplette Vorfertigung in der Werkstatt, Stückverzinkung der Bauteile, Montage in Sektionen vor Ort — Anschluss an den vorab bewehrten Betonschacht über fest definierte Ankerraster.

01

Stahlwangen aus Walzprofil

Die Treppenwangen werden aus gewalzten U- oder I-Profilen abgelängt, an den Stoßpunkten zwischen den Geschossen überlappend verschweißt und über Konsolen an die Betonwand vorgehängt.
02

Anschluss an Betonschacht

Die Konsolen werden auf einem definierten Raster gesetzt und mit chemischen Verbund-Ankern in die Betonwand verankert — Lasten werden direkt in das massive Schachtbauwerk abgeleitet.
03

Gitterrost-Stufen, eingelegt

Die Stufen sind als Pressroste gefertigt, kommen verzinkt aus dem Werk und werden in die Wangenauflager eingelegt und mit Rosteklemmen gesichert — austauschbar im Schadensfall.
04

Podeste pro Geschoss

Auf jedem Geschossniveau setzt ein Stahlpodest mit Gitterrost-Belag den Wendepunkt — gleichzeitig Austrittsplatz zur Übungsöffnung im Betonschacht.
05

Geländer mit Stabfüllung

Vertikalstäbe nach DIN 18065 mit Stababstand < 12 cm, durchlaufender Handlauf auf Geländeroberkante, separater Knie- und Fußschutz — über die gesamte Laufstrecke einheitlich.
06

Dachtragwerk oben

Am Kopf des Turms überspannt ein leichtes Stahl-Trapezblech-Dach den Treppenaustritt und die obere Plattform — Schutz für Gerät und Mannschaft bei der Übung im Freien.

Treppentragwerk: Stahlwangen, vorgehängt; Gewalzte Profile, an Betonschacht über Konsolen verankert.
Stufen: Gitterrost, verzinkt; Pressroste mit rutschhemmender Vorderkante, einlegbar und austauschbar.
Podeste: Pro Geschoss; Gitterrost auf Stahlrahmen, Anschluss an Übungsöffnung im Betonschacht.
Geländer: Vertikalstabfüllung; DIN 18065 / DIN EN ISO 14122 — Handlauf, Knieholm, Fußschutz.
Handlauf: Stahlrohr, durchlaufend; Über alle Treppenläufe und Wendepodeste durchgeführt.
Dachtragwerk: Stahl, am Turmkopf; Auskragendes Dach über Austritt und oberer Plattform.
Anschluss: Betonschacht; Konsolen mit chemischem Verbundanker, definiertes Raster über alle Geschosse.
Oberfläche: Feuerverzinkt, DIN EN ISO 1461; Stückverzinkung, keine Folgebeschichtung — Endoberfläche.
