Treppen · 2024 · Bestandsgebäude

Außentreppe schwebend

Eine vorgehängte Fluchttreppe über drei Geschosse, eingespannt zwischen zwei Bestandswandscheiben aus Beton — Stahlläufe und Zwischenpodeste, verzinkt, mit Gitterroststufen.

Stahl
Feuerverzinkt

Vorgehängte Außentreppe über drei Geschosse, eingespannt zwischen zwei Beton-Wandscheiben

Bauteil: Außentreppe
Geschosse: 3
Stufen: Gitterrost
Oberfläche: Feuerverzinkt

Projektbeschreibung

Zweiter Rettungsweg, baulich gelöst.

Bauordnungsrechtliche Anforderung an einen zweiten baulichen Rettungsweg — gelöst als außenliegende Stahltreppe zwischen zwei vorhandenen Wandscheiben.

Das Bestandsgebäude verfügte nur über einen inneren Treppenraum. Für die Erschließung der Obergeschosse war ein zweiter, baulich getrennter Rettungsweg erforderlich — möglichst ohne in die Fassade einzugreifen.

Die Lösung nutzt die Geometrie des Bestands: Zwei vorhandene Betonwandscheiben rahmen den Bereich seitlich. In diesen Zwischenraum wurde eine Stahltreppe gehängt, die sich ausschließlich an den Wandscheiben abstützt.

Pro Geschoss verbindet ein gerader Lauf das obere Zwischenpodest mit dem unteren — das untere wiederum dient als Austritt vor der Bestandstür. Die Geometrie kommt damit ohne Stützen im Erdgeschoss aus, der Bereich darunter bleibt frei.

Sämtliche Bauteile wurden in der Werkstatt vorgefertigt, feuerverzinkt und vor Ort als geschlossene Module zwischen die Wandscheiben eingehoben und verschraubt.

Konstruktion

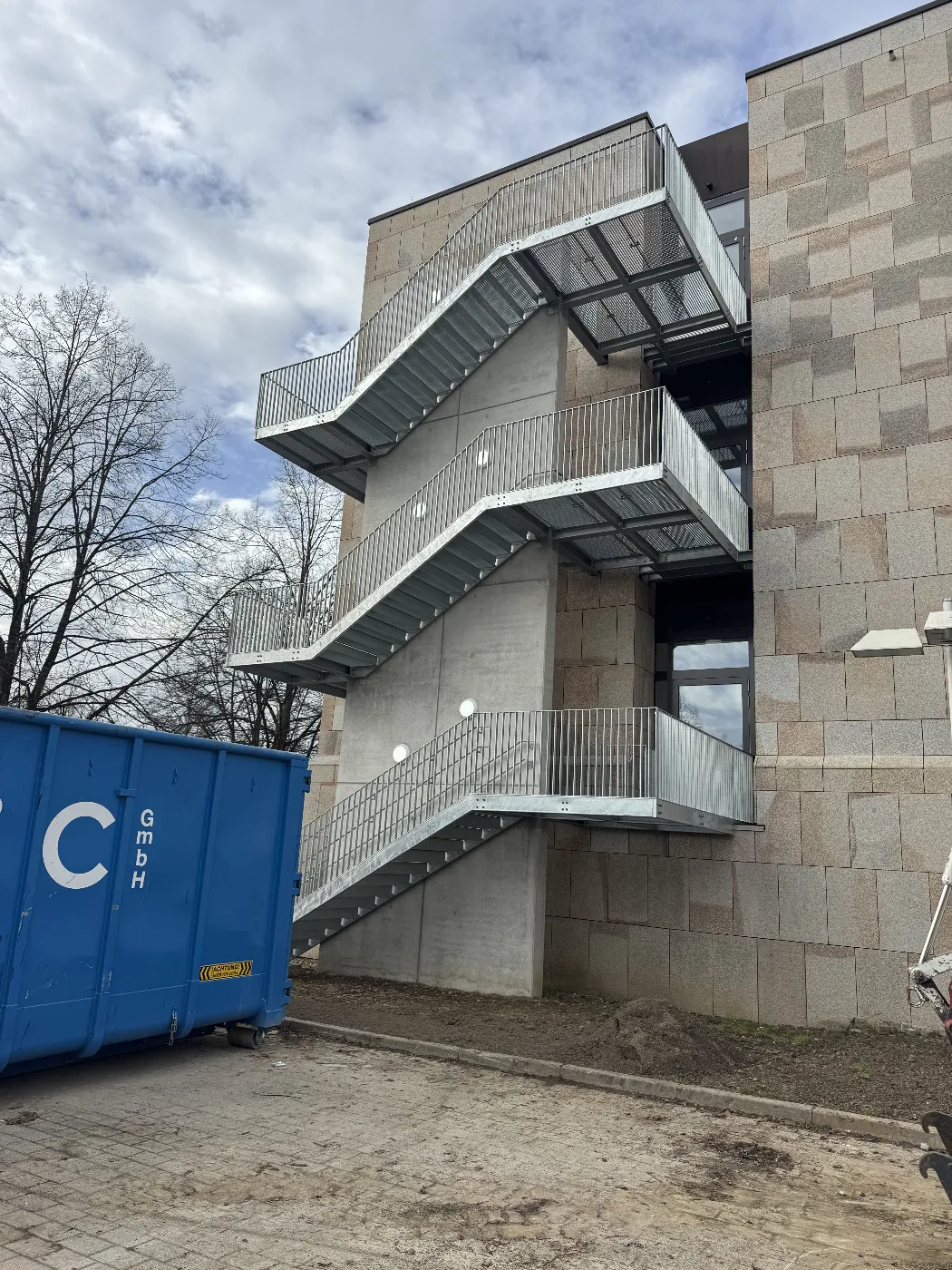

Module zwischen die Wandscheiben gehängt.

Vorfertigung, Verzinkung, Kranmontage — die Treppe wird in drei Geschossen abschnittsweise zwischen die Betonscheiben eingebaut.

01

Anschluss an die Wandscheiben

Aufnahmekonsolen werden mit Schwerlastankern in den vorhandenen Betonwänden verankert — ausschließlich über mechanische Befestigung, keine Schweißarbeit am Bestand.
02

Zwischenpodeste

Pro Geschoss ein L-förmiges Stahlpodest mit Gitterrostbelag. Die Podeste tragen sowohl den absteigenden als auch den weiterführenden Lauf und sind die statisch gehaltenen Punkte.
03

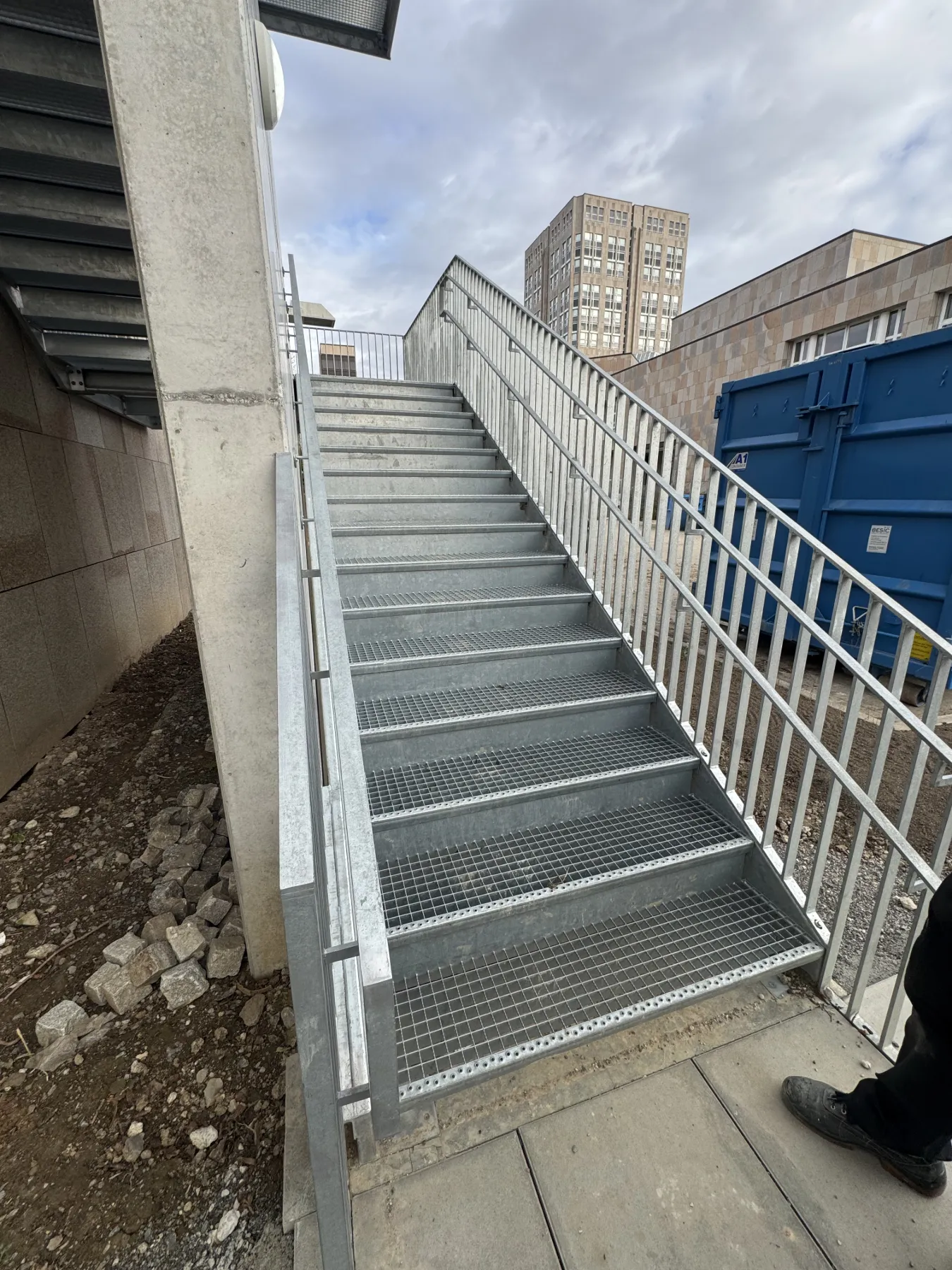

Treppenläufe

Geschweißte Laufwangen aus Flachstahl, dazwischen eingeschraubte Gitterroststufen mit rutschhemmender Vorderkante. Laufbreite und Steigungsverhältnis nach LBO Bayern.
04

Geländer mit Lochblech-Brüstung

Vertikalstabgeländer mit beidseitigem Handlauf, Knie- und Fußleiste sowie umlaufender Lochblech-Füllung im Sichtbereich der Wandscheiben.

Konstruktionstyp: Vorgehängte Außentreppe; Zwischen zwei Bestands-Wandscheiben aus Beton eingespannt, ohne Stützen im Erdgeschoss.
Geschosse: Drei Stockwerke; Pro Geschoss ein gerader Lauf und ein Zwischenpodest, das gleichzeitig als Austritt dient.
Stufen / Belag: Gitterrost; Verzinkter Pressrost mit rutschhemmender Vorderkante — frost- und entwässerungssicher.
Oberfläche: Feuerverzinkt; Sämtliche Stahlbauteile nach DIN EN ISO 1461 stückverzinkt — wartungsfrei.
Funktion: Zweiter baulicher Rettungsweg; Geometrie und Laufbreiten nach den Anforderungen der einschlägigen Landesbauordnung.

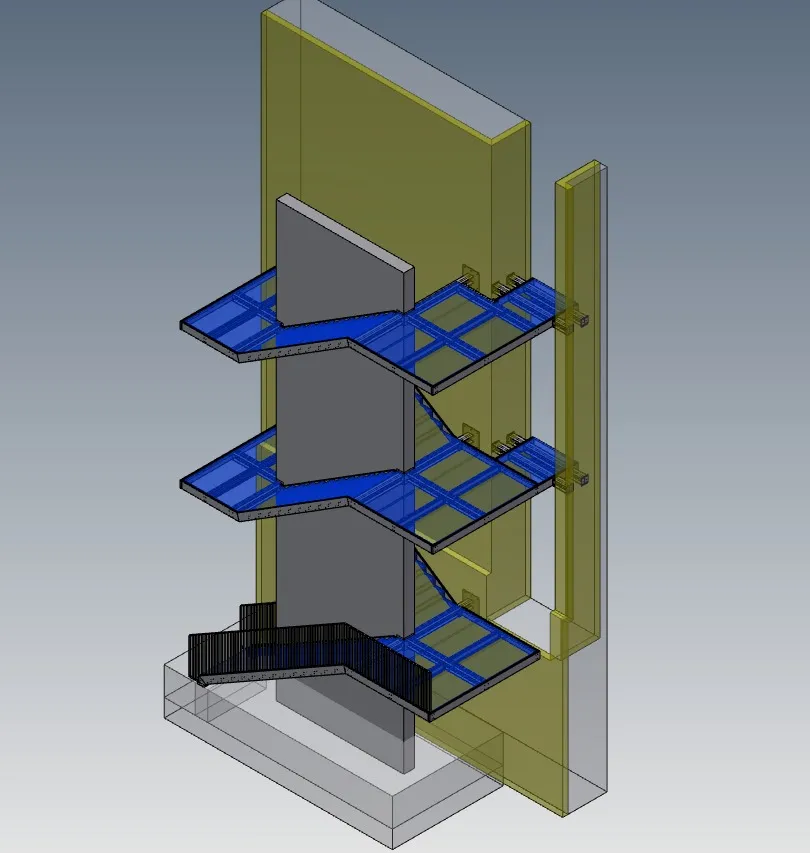

Leistung Pöhler: 3D-Konstruktion · Fertigung · Montage; Vorabmodell in 3D, Werksfertigung der Bauteile, Kranmontage und Endmontage vor Ort.
