Fassaden · 2025 · Sporthalle
Sporthalle Cortenstahl-Anbau
Der Anbau einer Sporthalle bekommt seine Identität aus Cortenstahl — Tafeln im liegenden Verband, Außenkante an Außenkante, frei vor der Fassade abgehängt. Pöhler Metallbau hat die Verkleidung samt Unterkonstruktion geliefert und montiert.
- Cortenstahl
- Aluminium
- Bauteil
- Anbau-Verkleidung
- Material
- Cortenstahl
- Verlegeart
- Liegender Verband
- System
- Vorgehängt, hinterlüftet
Projektbeschreibung
Ein Material, das altert wie geplant.
Der Anbau der Sporthalle sollte sich vom Hauptbaukörper aus Sichtbeton und Glasfassade absetzen — durch Material, Farbe und Oberflächenstruktur. Die Wahl fiel auf wetterfesten Stahl, verlegt als rechteckige Tafeln im liegenden Verband.
Pöhler Metallbau verantwortet die komplette Cortenstahl- Fassade des Anbaus: Unterkonstruktion, Zuschnitt der Tafeln, Montage. Die Pfosten-Riegel-Glasfassade des Hauptkörpers und der Sichtbeton stammen von anderen Gewerken — gezeigt sind sie hier nur, weil das Bild ohne den Kontrast keinen Sinn ergäbe.
Cortenstahl entwickelt seine Schutzschicht selbst. In den ersten Monaten nach Montage durchläuft das Material den typischen Farbverlauf von Stahlblau über Orange bis zum tiefen Rotbraun, das auf den Bildern zu sehen ist — danach stabilisiert sich die Patina und wird wartungsfrei.
Die Tafeln sind als rechteckige Formate im liegenden Verband angeordnet — versetzte Stoßfugen, durchlaufende horizontale Bänder. Die Verlege-Geometrie ist in der Werkstatt vorgeplant, jede Tafel hat ihre Position; Anschlüsse an Ecken, Sockel und Anschlüsse an die Glasfassade sind als Sonderformate vorbereitet.
Die Tafeln hängen vorgehängt an einer Aluminium-Unterkon- struktion. Eine Hinterlüftungsebene zwischen Dämmung und Tafel sorgt dafür, dass anfallendes Wasser ablaufen und das Material trocknen kann — Voraussetzung dafür, dass die Cortenstahl-Patina sich gleichmäßig ausbildet.
Konstruktion

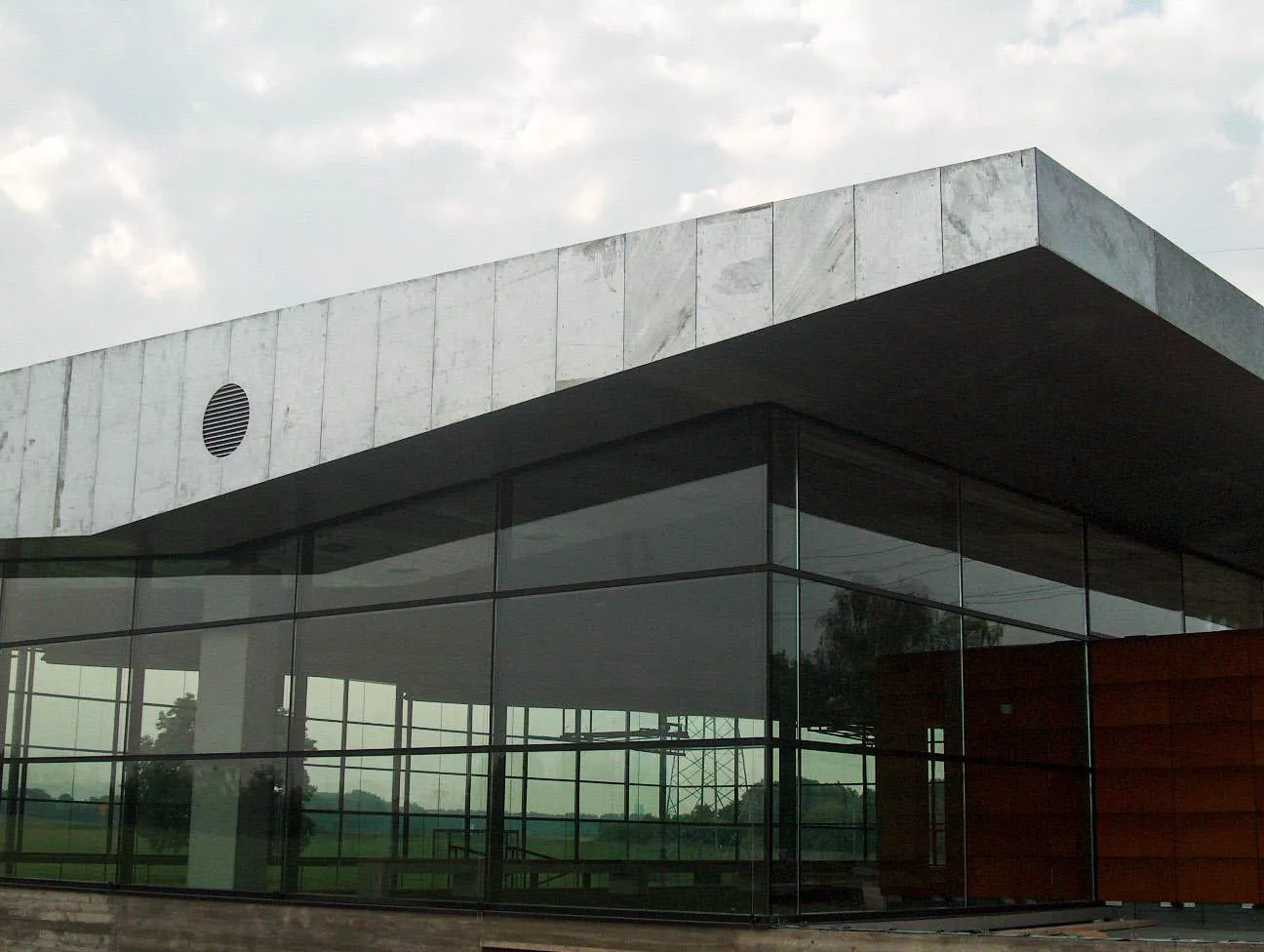

Wie die Tafeln an der Wand hängen.
Vorgehängte hinterlüftete Fassade — der Standard für witterungsexponierte Verkleidungen, hier mit Cortenstahl als Sichtebene.
- 01
Cortenstahl-Tafeln
Wetterfester Baustahl als Tafelware, werksseitig zugeschnitten und gekantet — nicht beschichtet, die Patinabildung ist Teil des architektonischen Konzepts.
- 02
Liegender Verband
Rechteckige Tafelformate mit versetzten Stoßfugen — die durchlaufende Horizontalfuge prägt das Fassadenbild, die Vertikalfugen springen pro Reihe.
- 03
Aluminium-Unterkonstruktion
Tragprofile in Aluminium auf der Rohbauwand, Justierfähigkeit für ebenes Fugenbild — Aluminium und Cortenstahl getrennt durch Kunststoff-Distanzhalter zur Vermeidung von Bimetall-Korrosion.
- 04
Hinterlüftungsebene
Zwischen Dämmebene und Tafel ein durchgehender Lüftungsspalt, oben und unten geöffnet — das Wasser, das hinter die Tafel kommt, läuft ab und verdunstet.
- 05
Anschluss Sockel
Unten ein Sockelprofil mit Tropfkante — das Patinawasser läuft definiert ab, ohne den Sichtbeton zu verfärben. Im Foto sichtbar als horizontale Fuge zwischen Tafelfuß und Beton.
- 06
Anschluss an Glasfassade
An der Trennlinie zur Pfosten-Riegel-Fassade ist eine saubere Stoßkante ausgebildet — Cortenstahl trifft auf das fremde Gewerk ohne sichtbaren Übergangsstreifen.
- Bauteil
- Vorgehängte Fassadenverkleidung
- Anbau einer Sporthalle, allseitig umlaufend.
- Material
- Cortenstahl (wetterfester Stahl)
- Tafelware, werksseitig zugeschnitten — bildet selbständig eine schützende Patina aus.
- Format
- Rechteckige Tafeln im liegenden Verband
- Versetzte Stoßfugen, durchlaufende Horizontalfugen — geometrisch ruhiges Bild.
- System
- Vorgehängt, hinterlüftet
- Aluminium-Unterkonstruktion, durchgehende Lüftungsebene.
- Befestigung
- Auf Aluminium-Tragprofile
- Bimetall-Trennung mit Kunststoff-Distanzhaltern zwischen Cortenstahl und Aluminium.
- Sockelausbildung
- Sockelprofil mit Tropfkante
- Definiertes Ablaufen des Patinawassers, kein Verfärben des Sichtbetons.
- Oberfläche
- Naturpatina, unbehandelt
- Keine Beschichtung — die Farbentwicklung von Stahlblau über Orange bis Rotbraun ist Teil des Konzepts.
- Pöhler-Leistung
- Cortenstahl-Verkleidung komplett
- Unterkonstruktion, Tafelzuschnitt, Montage. Glasfassade und Sichtbeton von anderen Gewerken.
Bildstrecke
Bildgalerie.
Projektdaten
Beteiligte & Eckdaten.
- Projekt
- Sporthallen-Anbau, Cortenstahl-Verkleidung
- Bauteil
- Anbau-Volumen am Hauptkörper
- Bauphase
- Im Bild: Rohbau / Außenanlage in Arbeit
- Sichtbild
- Liegender Verband, durchlaufende Horizontalfugen
- Pöhler-Leistung
- Komplette Cortenstahl-Fassade des Anbaus inkl. Unterkonstruktion und Montage
- Material
- Wetterfester Stahl, Tafelware
- Oberfläche
- Naturpatina, unbeschichtet
- Andere Gewerke
- Glasfassade und Sichtbeton sind nicht Pöhler-Leistung
