Fassaden · 2018 · Heilbronn

Glasfassade Kreissparkasse Heilbronn

Eine punktgehaltene Ganzglasfassade über zwei Geschosse — tagsüber transluzent, nachts ein blau hinterleuchtetes Stadtsignal.

Glas
Edelstahl
Stahl

Gesamtansicht der punktgehaltenen Glasfassade an der Kreissparkasse Heilbronn bei Tag

Standort: Heilbronn
Bauherr: Kreissparkasse
Fläche: ≈ 420 m²
Fertigstellung: 2018

Projektbeschreibung

Eine zweigeschossige Hülle, getragen von Glas.

Die vorgehängte Konstruktion umschließt das bestehende Tragwerk auf voller Breite und bildet einen ruhigen, gläsernen Sockel unter dem Bürohochhaus.

Für die Hauptstelle der Kreissparkasse Heilbronn haben wir die Eingangs- und Schalterebene mit einer punktgehaltenen Ganzglasfassade neu gefasst. Die Glasscheiben werden über filigrane Edelstahl-Punkthalter auf einer rückseitig montierten Stahlunterkonstruktion gehalten.

Sichtbare Profile und Rahmen treten zugunsten der reinen Glasfläche zurück — die Fassade liest sich als zusammenhängende Membran, nicht als Rasterung.

Eine Besonderheit ist die nächtliche Inszenierung: Hinter den Scheiben sitzt eine vollflächige LED-Hinterleuchtung in Sparkassen-Blau. Tagsüber wirkt die Fassade hell und neutral, nach Sonnenuntergang verwandelt sie sich in ein weithin sichtbares Lichtobjekt im Stadtraum.

Jedes Anschlussdetail wurde eigens für dieses Projekt konstruiert, gefertigt und vor Ort eingemessen.

Tag & Nacht

Zwei Gesichter.

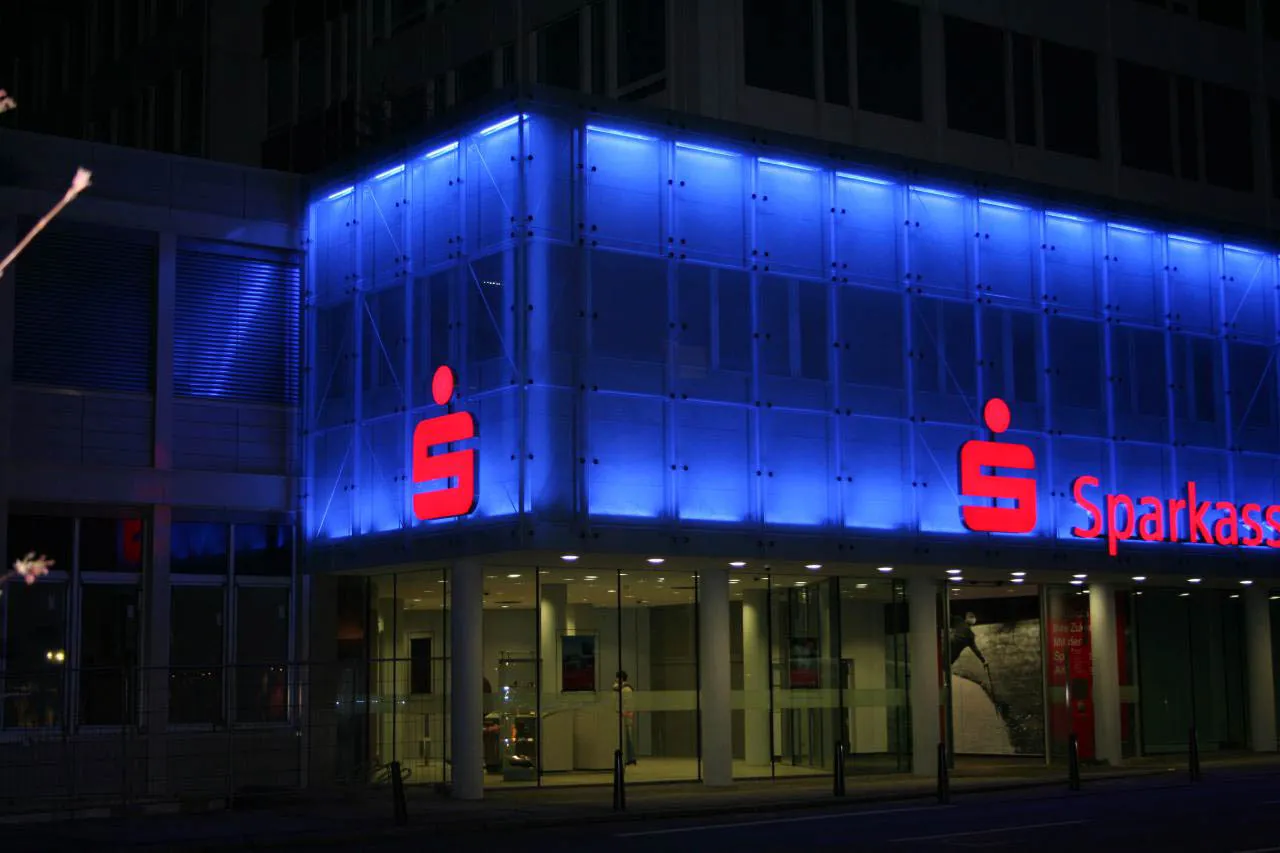

Am Tag transluzent und ruhig, bei Nacht ein leuchtendes Zeichen im Stadtraum.

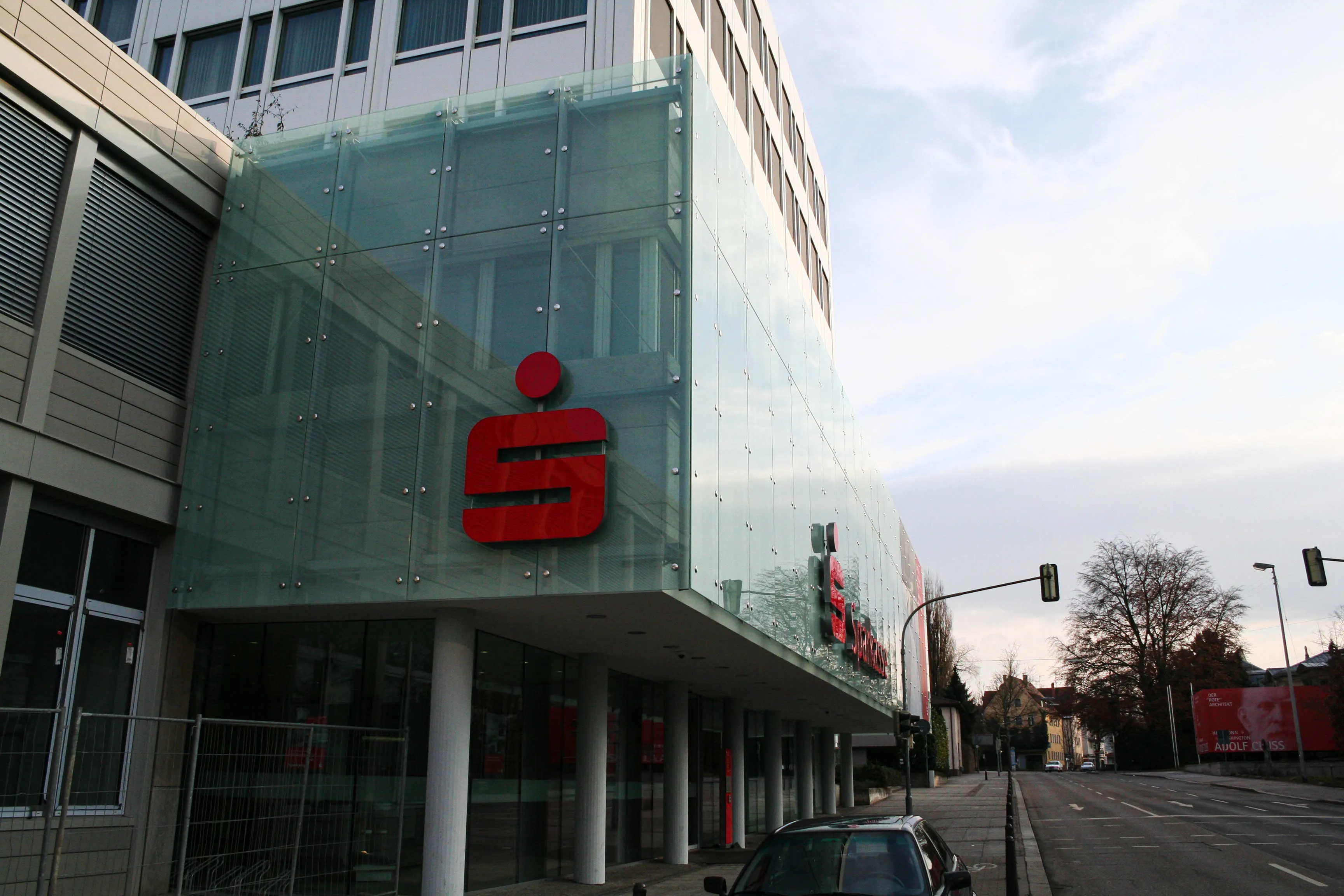

Glasfassade bei Tag mit rotem Sparkassen-S

Tag Ruhe und Klarheit

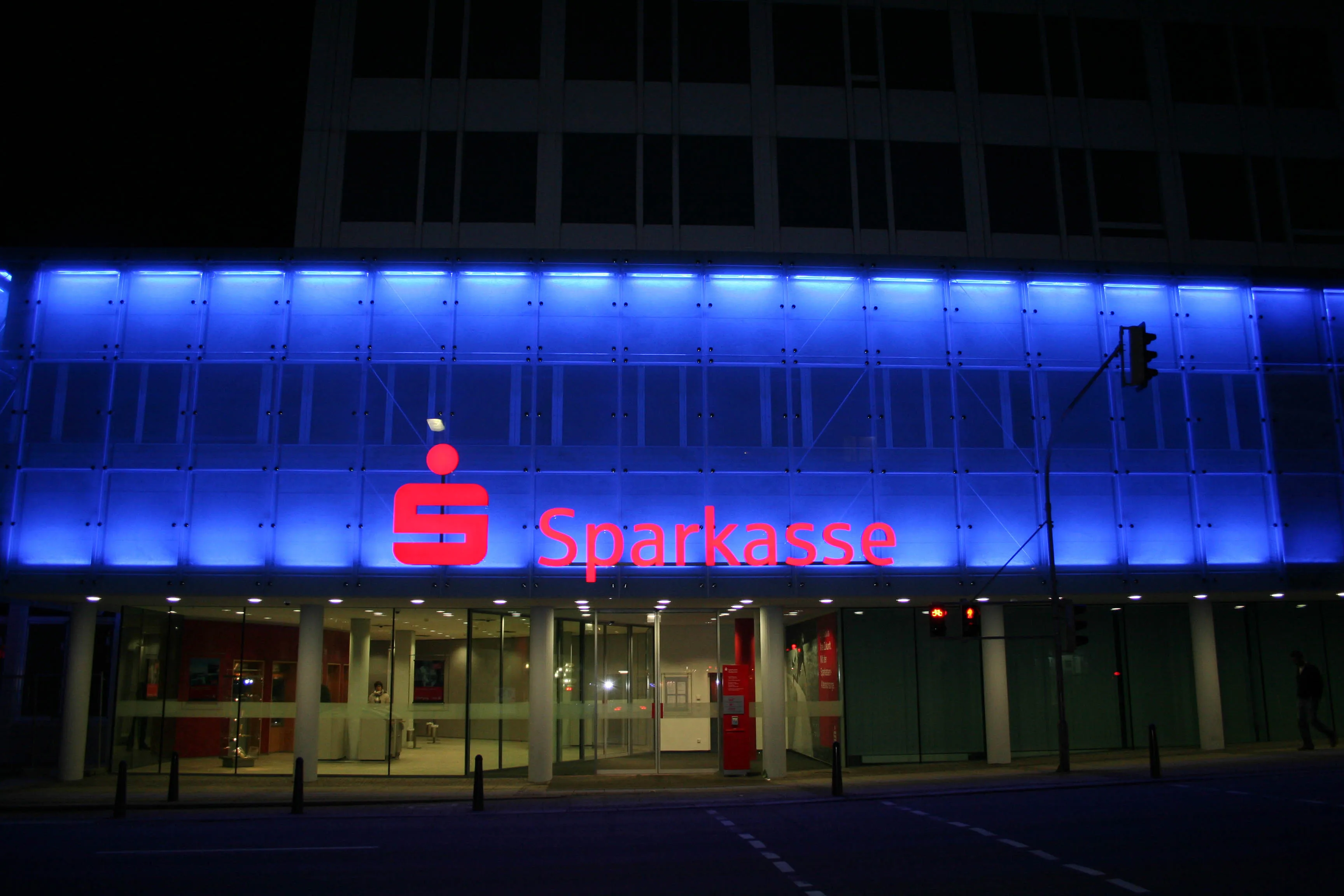

Glasfassade bei Nacht in Sparkassen-Blau hinterleuchtet

Nacht Marke als Licht

Konstruktion

Bis ins kleinste Bauteil durchgezeichnet.

Das Tragwerk verschwindet hinter dem Glas, nimmt dort aber sämtliche Lasten auf und bindet die Beleuchtungsebene unsichtbar ein.

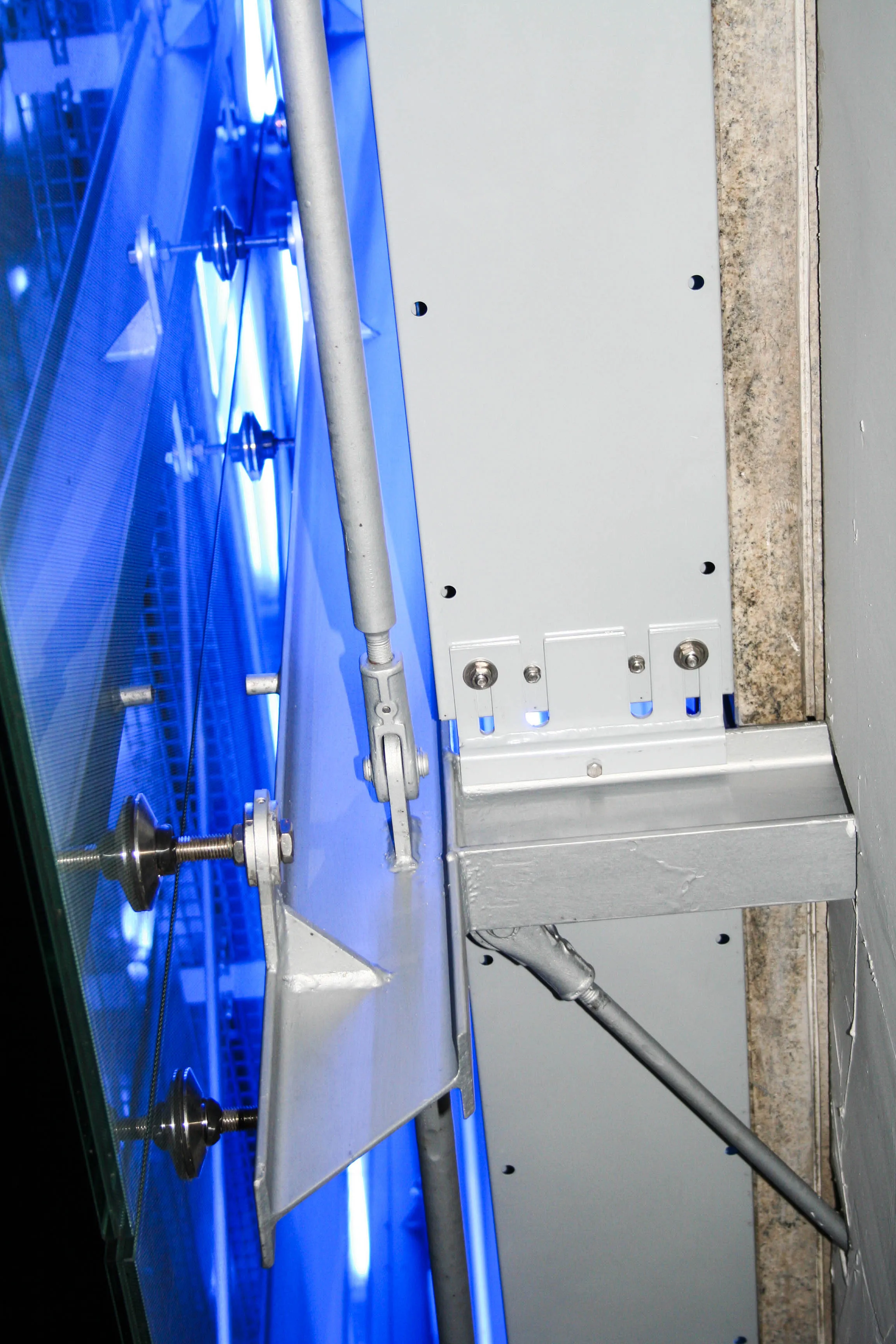

Detailaufnahme der Punkthalter und Stahlunterkonstruktion mit blauer LED-Hinterleuchtung

01

Punkthalter aus Edelstahl

Vier Halter pro Scheibe, drehbar gelagert zur spannungsfreien Aufnahme von Toleranzen und Verformungen.
02

Stahlunterkonstruktion

Rückseitig montierte, lackierte Stahlprofile — verdeckt geführt, justierbar in allen drei Achsen.
03

Verankerung im Bestand

Konsolanschlüsse mit chemischen Dübeln im Stahlbeton, zugprüfdokumentiert je Befestigungspunkt.
04

Integrierte LED-Ebene

Linienförmige LED-Module zwischen Tragwerk und Glas — wartungsfreundlich von innen zugänglich.

System: Punktgehaltene Glasfassade; Edelstahl-Punkthalter auf Stahlunterkonstruktion, mechanisch im Bestand verankert.
Verglasung: VSG 2 × 8 mm; Sicherheitsglas teilvorgespannt; Scheibenformate bis ca. 1,80 × 2,40 m, fugenoffen montiert.
Beleuchtung: LED, dimmbar; Linienförmige LED-Module hinter der Glasebene, Steuerung über DMX/DALI.
Leistung Pöhler: Werkplanung · Fertigung · Montage; Konstruktive Durcharbeitung, Stahlbau, Glasmontage und Bauleitung vor Ort.
