Stahlbau · 2024 – 2025 · Industriebau

Lärmschutz-Einhausung Stahl

Eine technische Einhausung für die Außenaufstellung von Klima- und Abluftgeräten — auf Stützen über die Andienungsfläche gehoben, umlaufend mit horizontalen Aluminium-Lamellen für Schall- und Sichtschutz verkleidet.

Stahl
Aluminium
Feuerverzinkt
Pulverbeschichtet

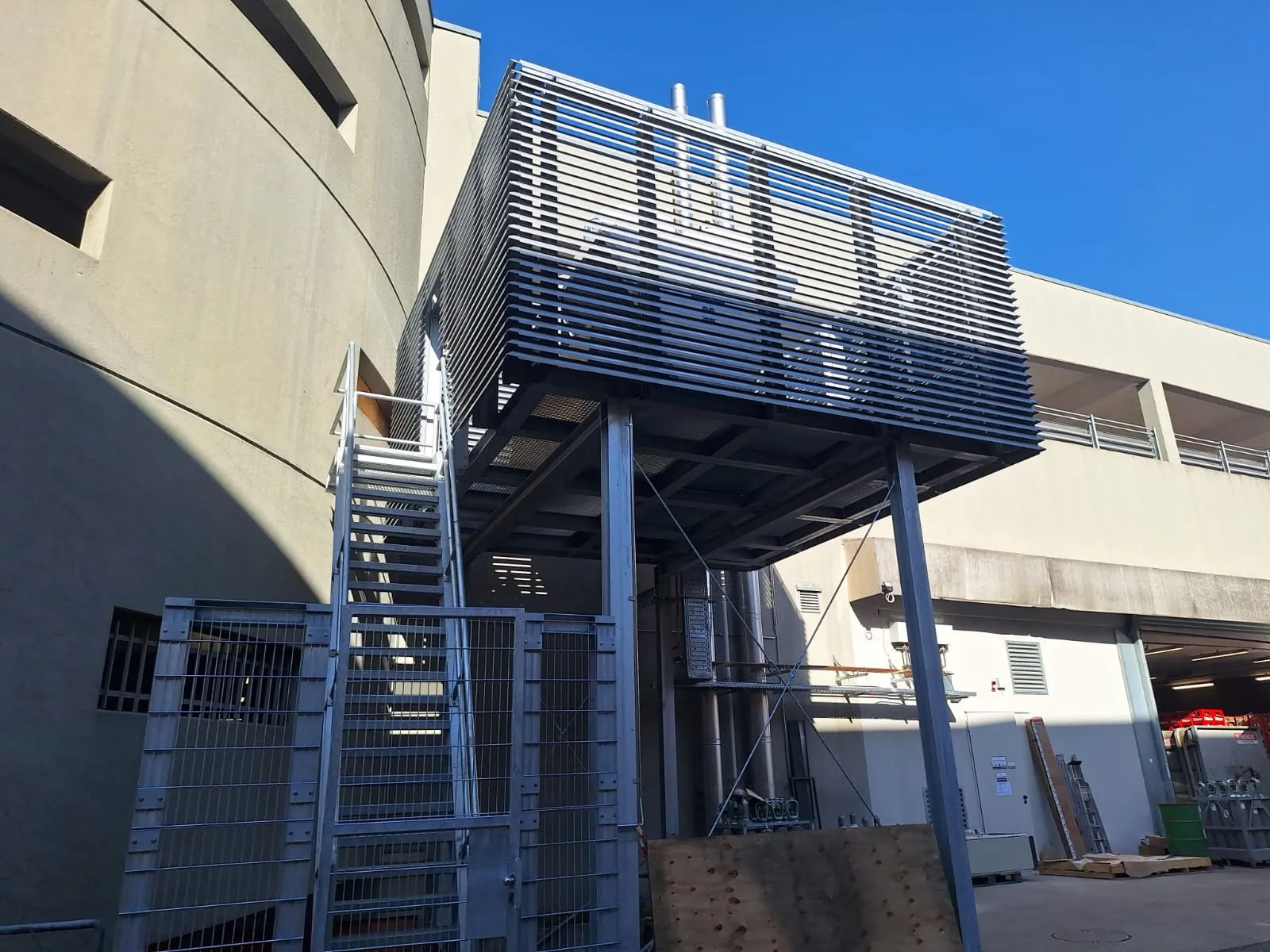

Aufgeständerte Lärmschutz-Einhausung aus Stahl mit umlaufenden Aluminium-Lamellen

Tragwerk: Stahl, verzinkt
Verkleidung: Aluminium-Lamellen
Aufständerung: 4 Stützen
Zugang: Außentreppe

Projektbeschreibung

Technische Hülle, präzise eingefügt.

Eine aufgeständerte Plattform mit umlaufender Lamellen-Einhausung für Haustechnik im Außenbereich — ohne die darunterliegende Andienung zu blockieren.

Aufgabe war die Erweiterung einer bestehenden Haustechnikzentrale ohne Eingriff in die Grundfläche. Die Lösung: eine zweigeschossige Stahlplattform auf vier verzinkten Stahlstützen, die den Andienungsbereich darunter frei lässt und gleichzeitig eine neue, witterungsgeschützte Aufstellfläche schafft.

Die Tragstruktur besteht aus geschweißten HEB-Stützen und einem orthogonalen Trägerrost. Sämtliche Bauteile wurden in der Werkstatt vorgefertigt, feuerverzinkt und vor Ort zu einem steifen Rahmen montiert.

Die Außenhaut bilden horizontale Aluminium-Lamellen mit definiertem Spaltmaß — sie wirken als Sicht- und Schallschutz für die innenliegenden Aggregate, lassen aber gleichzeitig die notwendige Zuluft passieren.

Erschlossen wird die Plattform über eine seitliche Außentreppe aus Gitterrosten mit umlaufendem Geländer und einer verschließbaren Zugangstür im Erdgeschoss — komplett aus einer Hand, von der 3D-Konstruktion bis zur fertigen Montage vor Ort.

Konstruktion

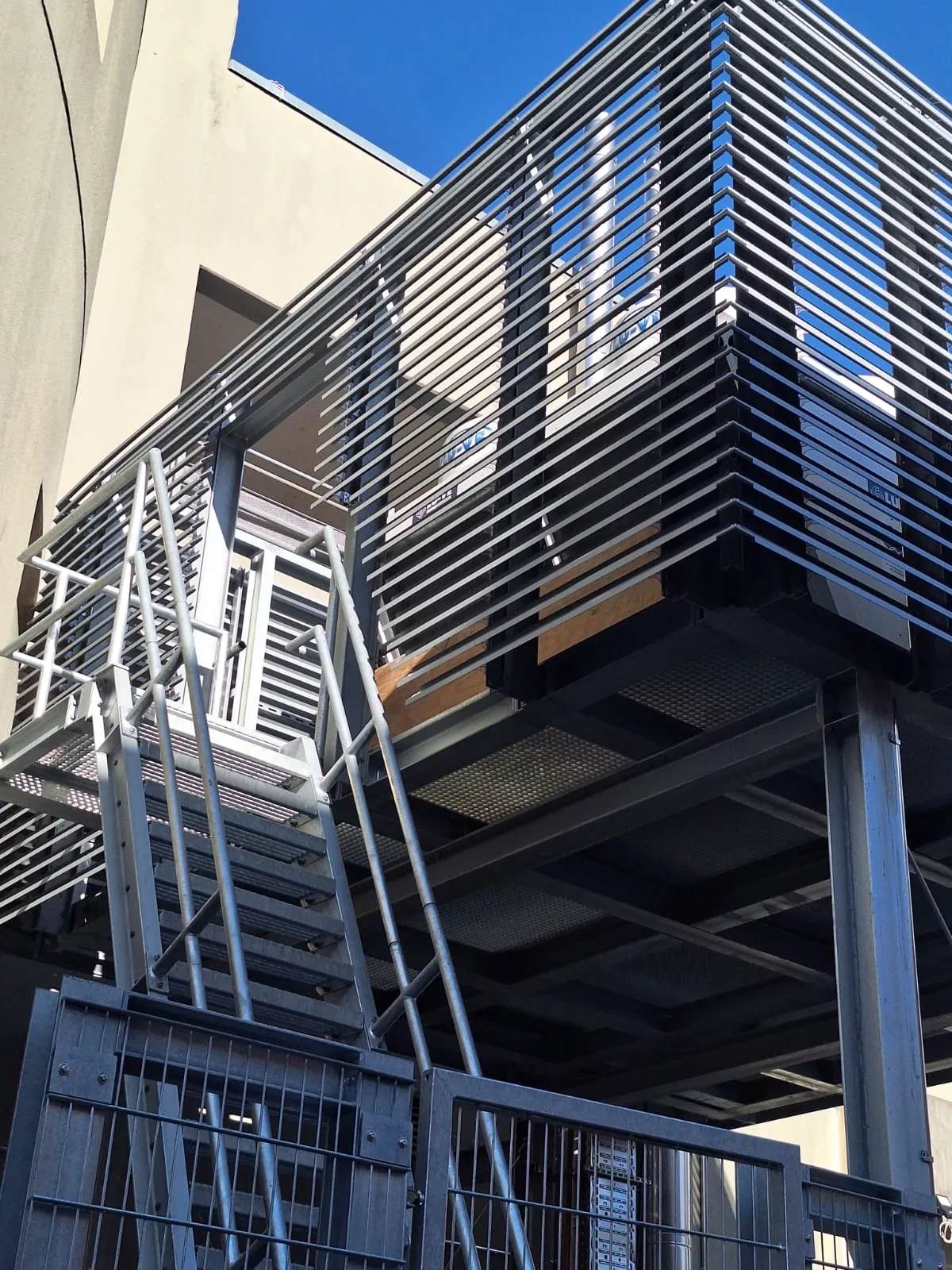

Vorfertigung in der Werkstatt, Montage vor Ort.

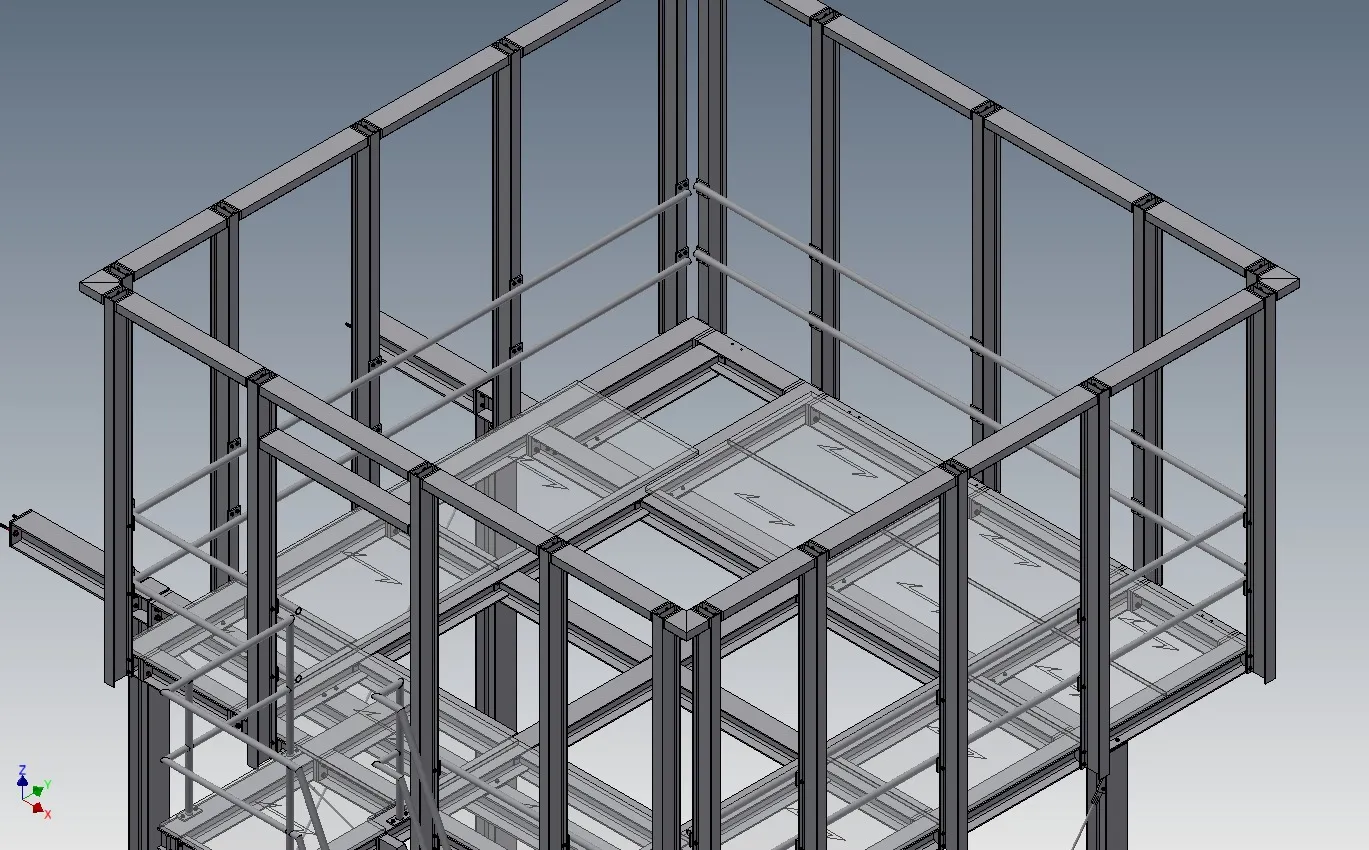

Sämtliche Stahlbauteile wurden vorab in 3D durchgezeichnet, auf Kollisionen mit dem Bestand geprüft und im Werk feuerverzinkt angeliefert.

01

Vier Stahlstützen, verzinkt

HEB-Profile, statisch bemessen für Windlast und Eigengewicht der Aggregate. Fußplatten mit Schwerlastankern im Bestandsfundament verankert.
02

Orthogonaler Trägerrost

Geschweißter Rahmen aus HEB- und IPE-Profilen, vollflächig mit Lochblech als Standfläche der Aggregate belegt — entwässert und revisionierbar.
03

Lamellen-Außenhaut

Horizontale Aluminium-Lamellen mit definiertem Lichtraumspalt — wirken als Sicht- und Schallschutz und gewährleisten gleichzeitig die Zuluft.
04

Erschließung & Sicherung

Außentreppe aus Gitterroststufen mit Doppelhandlauf, umlaufendes Geländer und abschließbare Zugangstür im Erdgeschoss.

Konstruktionstyp: Aufgeständerte Stahlplattform; Vier Stützen, orthogonaler Trägerrost, freitragend über der Andienungsfläche.
Verkleidung: Aluminium-Lamellen; Horizontal, mit konstantem Spaltmaß — Sicht- und Schallschutz, zuluftdurchlässig.
Korrosionsschutz: Feuerverzinkt; Sämtliche Stahlbauteile nach DIN EN ISO 1461 stückverzinkt.

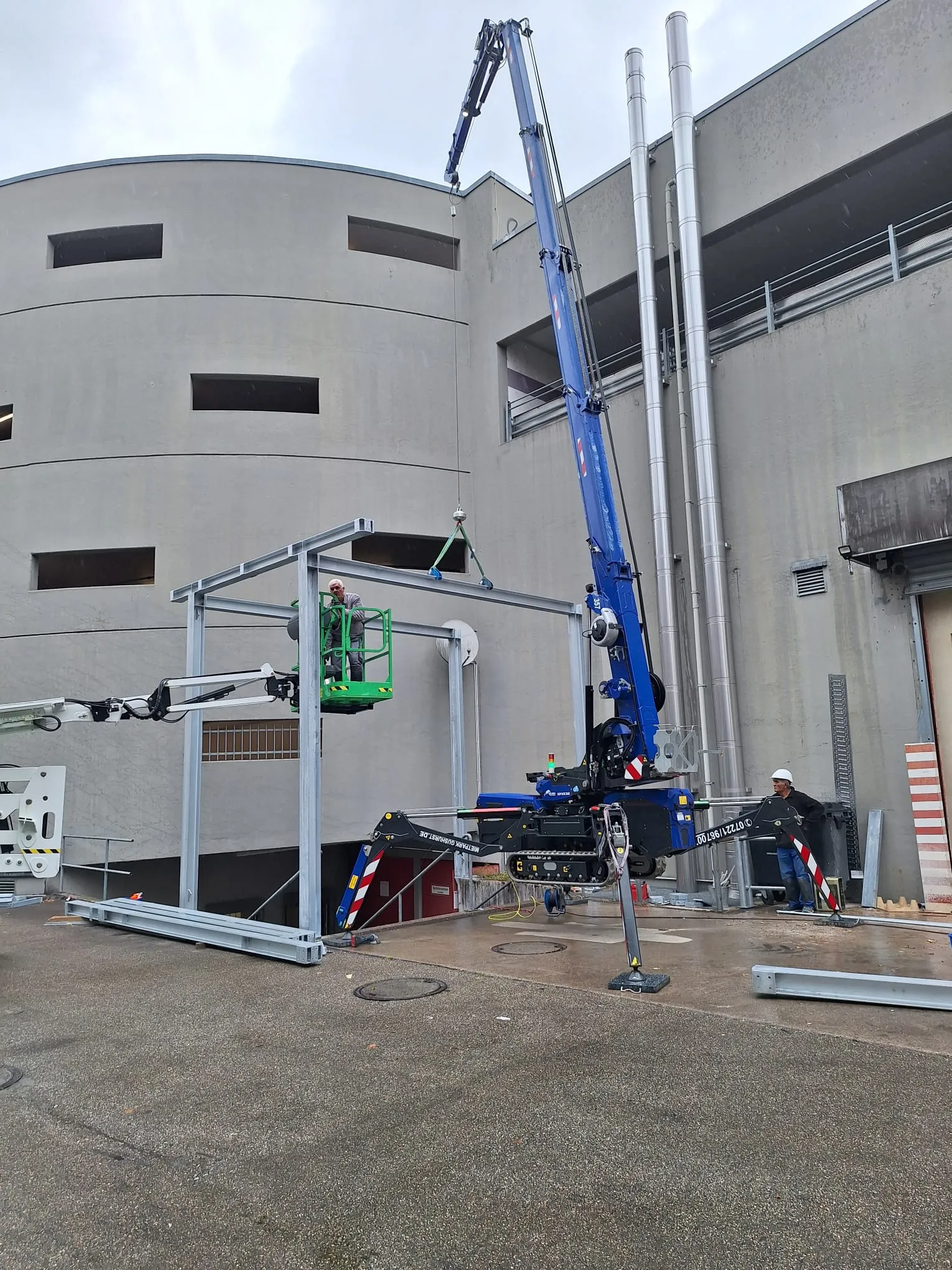

Leistung Pöhler: Konstruktion · Fertigung · Montage; 3D-Konstruktion in Inventor, Werksfertigung, Kranmontage und Endmontage vor Ort.
