Treppen · 2024 · Industriebau

Fluchttreppe, vor die Fassade gehängt.

Eine außenliegende Fluchttreppe in Stahlbau, feuerverzinkt — mit eigenem Stützturm vor die bestehende Halle gestellt, an Podesten in jedes Geschoss angebunden. Vorgefertigte Module aus dem Werk, in zwei Tagen montiert.

Stahl
Feuerverzinkt

Feuerverzinkte Außen-Fluchttreppe vor der Hallenfassade als zweiter Rettungsweg

Bauteil: Fluchttreppe
Geschosse: Über mehrere Ebenen
Material: Stahlbau
Oberfläche: feuerverzinkt

Projektbeschreibung

Zweiter Rettungsweg, freistehend.

Eine Hallen-Erweiterung braucht einen vollwertigen zweiten Rettungsweg über alle Geschosse — als außenliegende Treppe, ohne Eingriff in die bestehende Fassade und mit minimaler Belastung des Hallenkörpers.

Die Treppe steht auf einem eigenen Stützturm aus geschweißten Stahlprofilen, mit Diagonalverbänden zur Windaussteifung. So überträgt sie ihre Lasten direkt in eigene Punktfundamente, nicht in die Halle.

An den Geschossen sitzen breite Podeste, von denen aus jeweils die Bestandstüren erreicht werden — die Anschlüsse an die Fassade reduzieren sich auf einzelne Konsolenanker und sind statisch bewusst klein gehalten.

Das Tragwerk und die Treppenläufe sind als geschweißte Stahlmodule vorgefertigt, im Werk geschliffen und im Tauchbad feuerverzinkt. Auf der Baustelle wird nur noch geschraubt — die Verzinkung ist die Schlussoberfläche.

Geländerfüllung an Treppenläufen und Podesten ist eine dichte vertikale Stabteilung, kindersicher nach DIN — die spätere Nutzungssituation der Halle (mit Personenverkehr) ist mitgedacht.

Konstruktion

Turm, Lauf, Podest.

01

Eigener Stützturm

Vier Stützen aus Rechteckhohlprofilen, untereinander mit Quer- und Diagonalverbänden ausgesteift. Die Treppe trägt sich selbst — die Halle nimmt nur Anschlusslasten an den Podesten auf.
02

Treppenläufe als Wangenkonstruktion

Zwei seitliche Stahlwangen mit eingeschweißten Setzstufenblechen und Gitterrosttritten — rutschfest, schnee- und wasserdurchlässig.
03

Geschosspodeste

Großzügige Wendepodeste an jedem Geschoss, mit Gitterrost belegt. Von dort führen kurze Anschlussstege an die Bestandstüren in der Fassade.
04

Geländer mit Stabfüllung

Vertikalstabfüllung in dichter Teilung an Läufen und Podesten — kindersicher nach DIN 18065, durchgehender Handlauf an Wand- und Außenseite.

Tragwerk: Stahlbau, geschweißt & geschraubt; Stützturm mit Diagonalverbänden, Treppenläufe als Wangenkonstruktion — vorgefertigte Module.
Oberfläche: feuerverzinkt nach DIN EN ISO 1461; Tauchbadverzinkung als Schlussoberfläche — kein Anstrich, dauerhafter Korrosionsschutz im Außenbereich.
Tritte: Gitterrost; Rutschfest, mit aufgeschweißter Antrittskante — schnee- und wasserdurchlässig.
Geländer: Stabfüllung, ≤ 120 mm; Kindersicher nach DIN 18065 / Landesbauordnung, Brüstungshöhe ≥ 1 100 mm.
Anschluss Bestand: Konsolen an Geschossdecke; Lastenarm an die Bestandsfassade geführt — Treppe ist statisch eigenständig.
Leistung Pöhler: Statik · Werksplanung · Fertigung · Montage; 3D-Konstruktion, Werksfertigung, Verzinkung in der Lieferkette, Montage mit eigenem Team und Kran.

Erst im Modell, dann am Bau.

Jede Stütze, jedes Podest und jeder Diagonalverband entsteht zuerst im 3D-Modell — daraus laufen Schweißzeichnungen, Stücklisten und Verzinkerlosen direkt in die Werkstatt.

Vor Ort steht in der Folge nur noch Montage an: Stützturm aufstellen, Treppenläufe einhängen, Podeste anschließen. Die Schlussoberfläche kommt aus dem Tauchbad mit.

Projektablauf

Vom 3D-Modell zur fertigen Treppe.

Drei Stationen — durchswipen, klicken oder mit den Pfeiltasten.

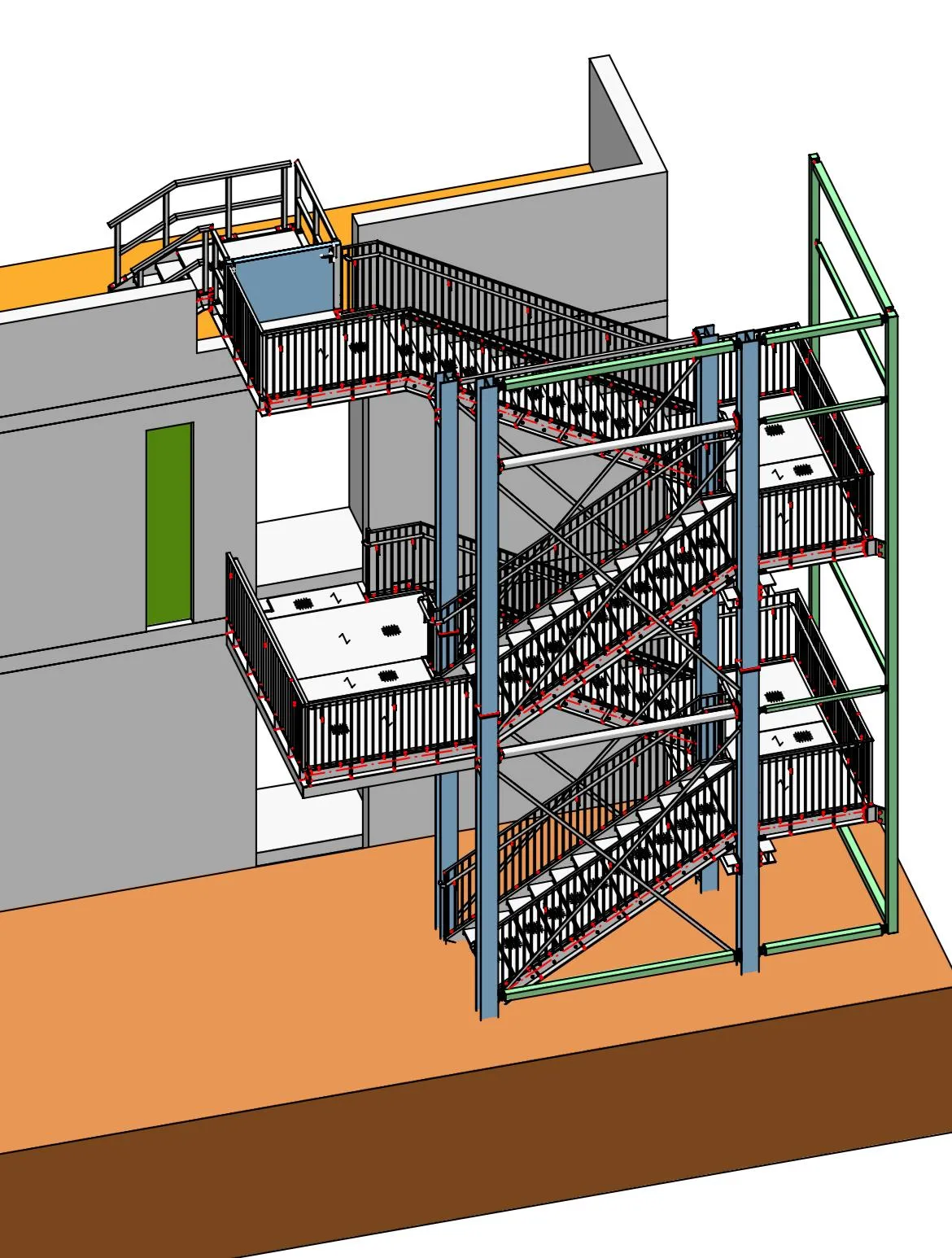

01 3D-Konstruktion · 01 von 03

3D-Konstruktion

Die gesamte Treppe — Stützturm, Diagonalverbände, Läufe, Podeste, Geländer — wird im 3D-Modell konstruiert. Daraus entstehen Schweißzeichnungen, Stücklisten und Verzinkerlosen.

StatikWerksplanung

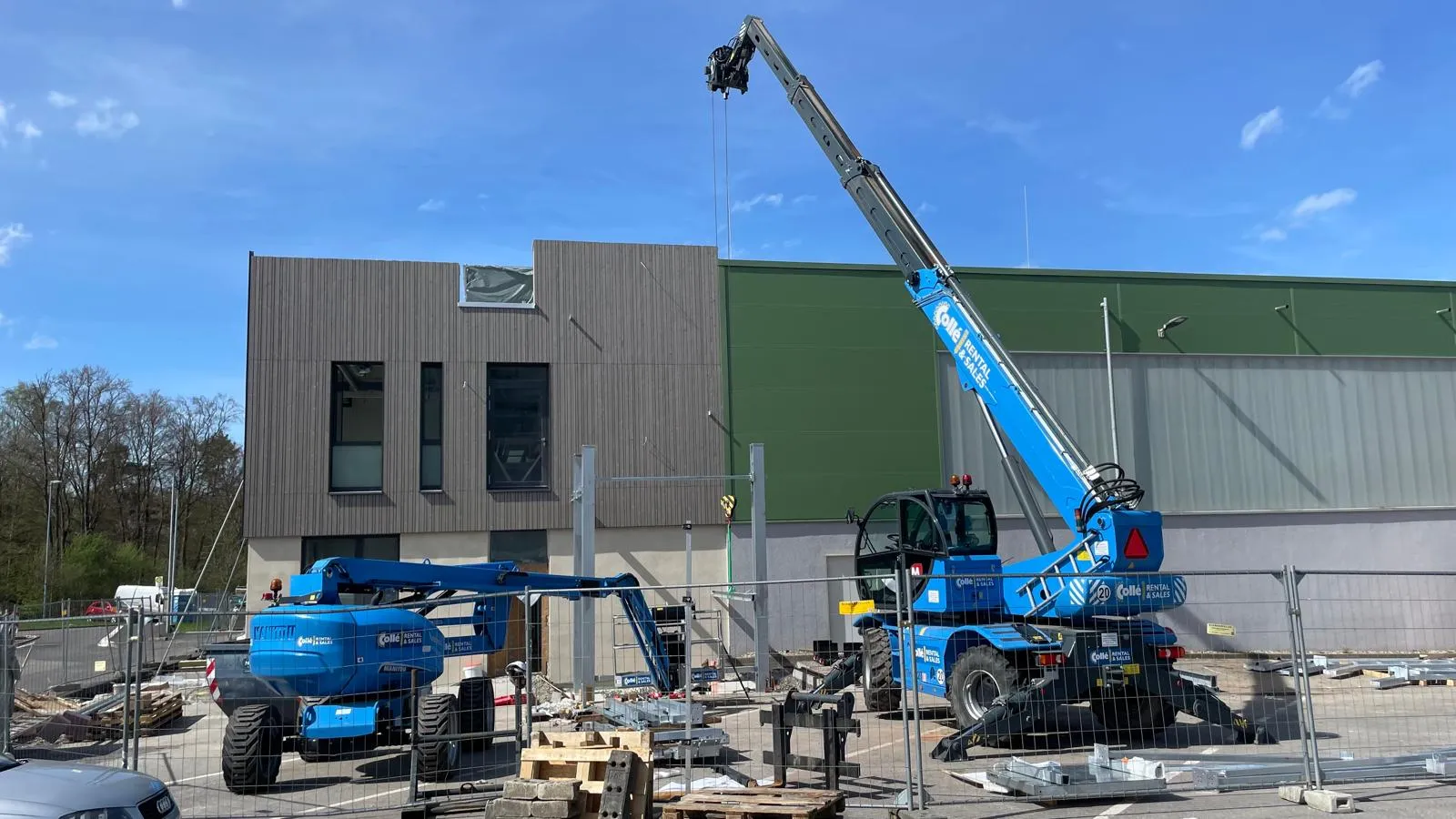

02 Baustelle · Anlieferung · 02 von 03

Baustelle · Anlieferung

Vor dem Aufstellen werden die vorgefertigten Module zur Baustelle gefahren. Kran und Hebebühnen stehen, die Punktfundamente sind ausgehärtet — der Hallenbetrieb läuft daneben weiter.

KranHebezeug

03 Montage · Stand · 03 von 03

Montage · Stand

Stützturm gestellt, erste Treppenläufe eingehängt, Podest in Geschosshöhe ausgerichtet. Verschraubungen werden auf Drehmoment gezogen, die Anlage ist begehbar — Verzinkung ist die fertige Oberfläche.

StützturmLauf eingehängt
