Fassaden · 2024 · Ditzingen

Streckgitter, als Dachzimmer.

Eine begehbare Einhausung für die Lüftungs- und Technikanlagen auf dem Dach des Gymnasiums Ditzingen — Streckgitterpanele in warmem Sandton, getragen von einer Stahlkonstruktion aus feuerverzinkten Stützen und Rahmen.

Stahl
Aluminium
Feuerverzinkt
Pulverbeschichtet

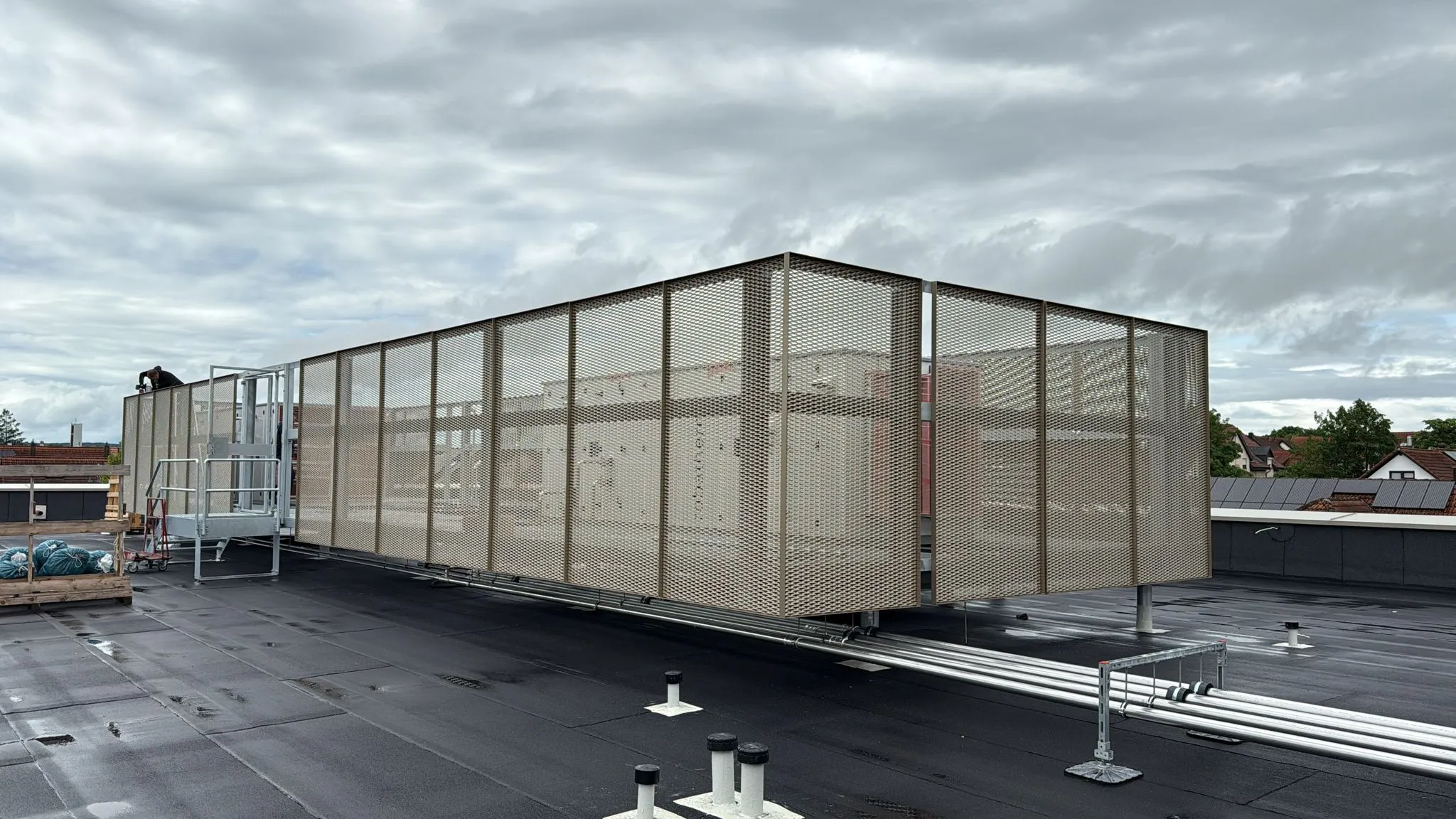

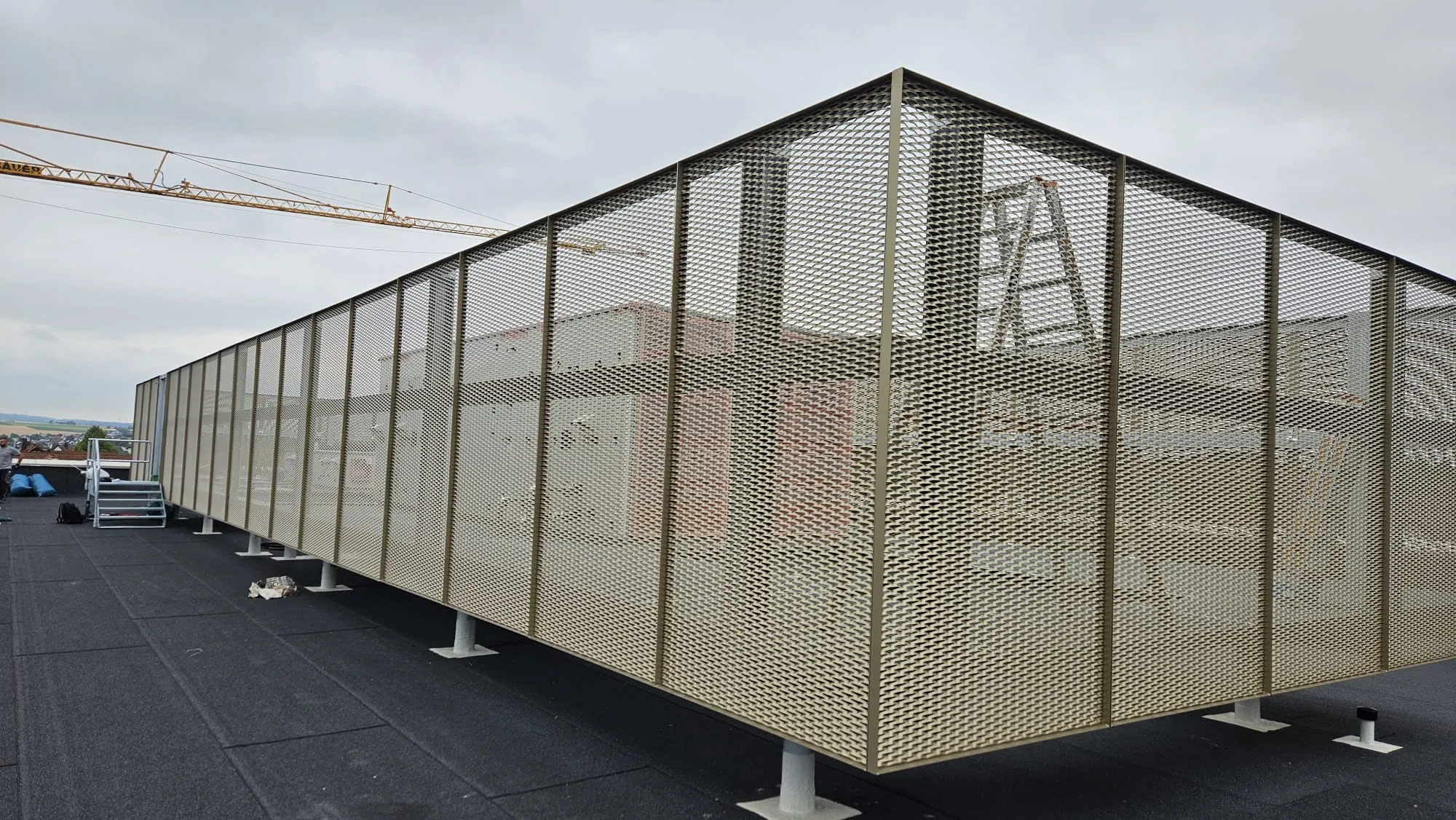

Streckgitter-Einhausung in Sandton für die Dachtechnik des Gymnasiums Ditzingen

Rubrik: Fassade
Hülle: Streckgitter, pulverbeschichtet
Tragwerk: Stahlbau, feuerverzinkt
Standort: Gymnasium Ditzingen

Projektbeschreibung

Technik einhausen, Dach beruhigen.

Auf dem Dach des Gymnasiums Ditzingen stehen Lüftungsgeräte, Wärmepumpen und Schalttechnik. Sie brauchen Freiraum, Wartungszugang und Schutz vor Sicht — und das Dach braucht ein ruhiges Bild zur Stadt hin.

Statt der Gerätelandschaft sieht man von außen einen ruhigen, gleichmäßigen Körper aus Streckgitter — ein offenes Volumen, das die Technik bündelt und gleichzeitig durchlüftet, weil die Geräte ihre Luft frei ansaugen und ausblasen können.

Die Hülle ist filigran, aber nicht schwach. Sie steht auf einer Stahlkonstruktion aus feuerverzinkten Rund- und Rechteckrohren, die zusammen das eigentliche Tragwerk bildet — die Panele hängen nur ein.

Wir haben den gesamten Aufbau in der eigenen Schlosserei vorgefertigt: Rahmen aus Stahlprofilen, eingelegtes Streckgitter, Schweißnähte verputzt, anschließend feuerverzinkt und pulverbeschichtet im warmen Sandton.

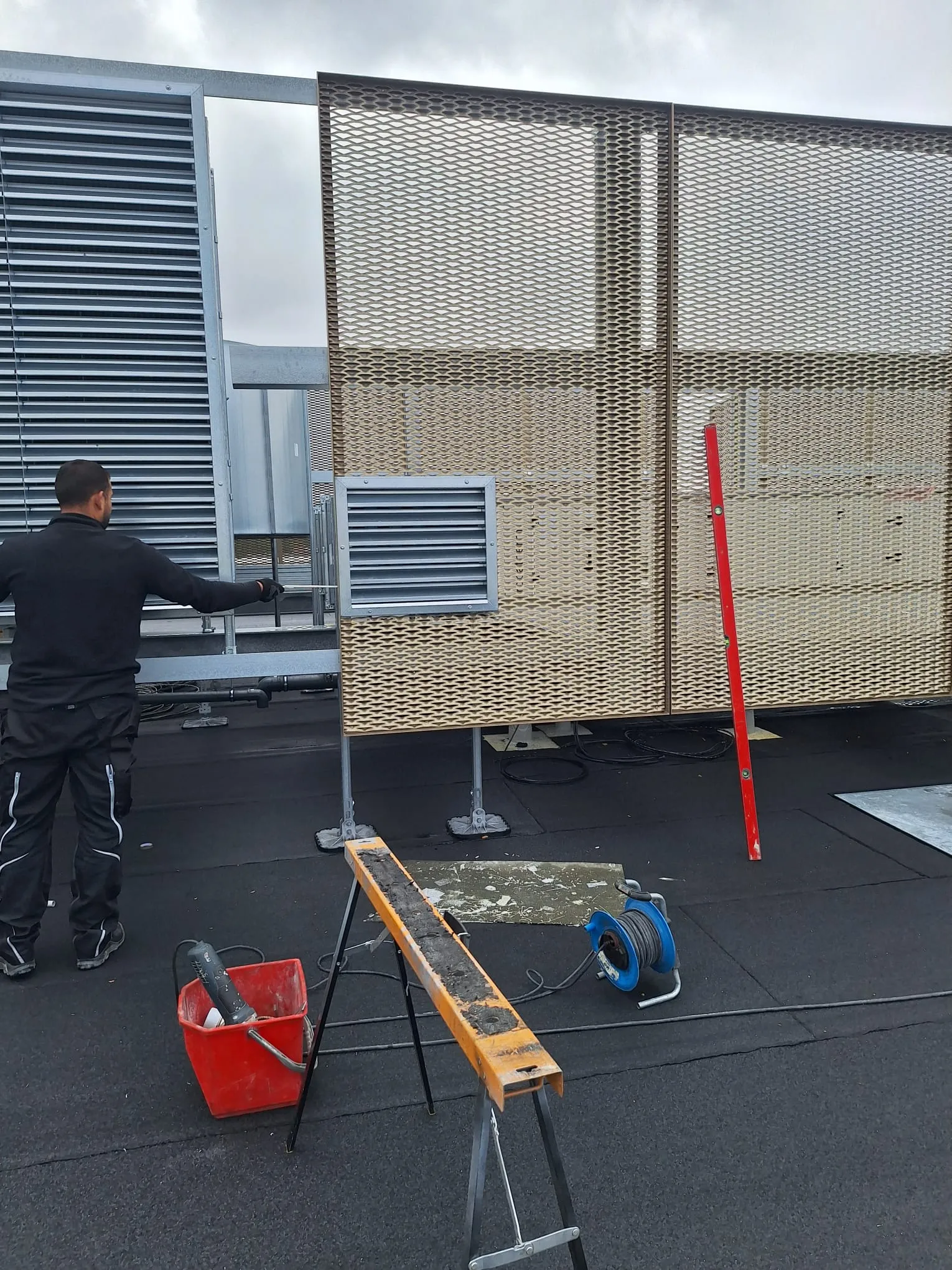

Auf der Baustelle setzt unser Team die Stützen auf die Stahlfußplatten, hängt die Module ein und schließt die Ecken sauber an. Eine Zugangstür mit Treppe und Podest ist Teil der Anlage.

Konstruktion

Gitter, Rahmen, Stütze.

Drei Schichten — die sichtbare Streckgitterhülle, der tragende Stahlrahmen, die feuerverzinkte Unterkonstruktion auf dem Dach.

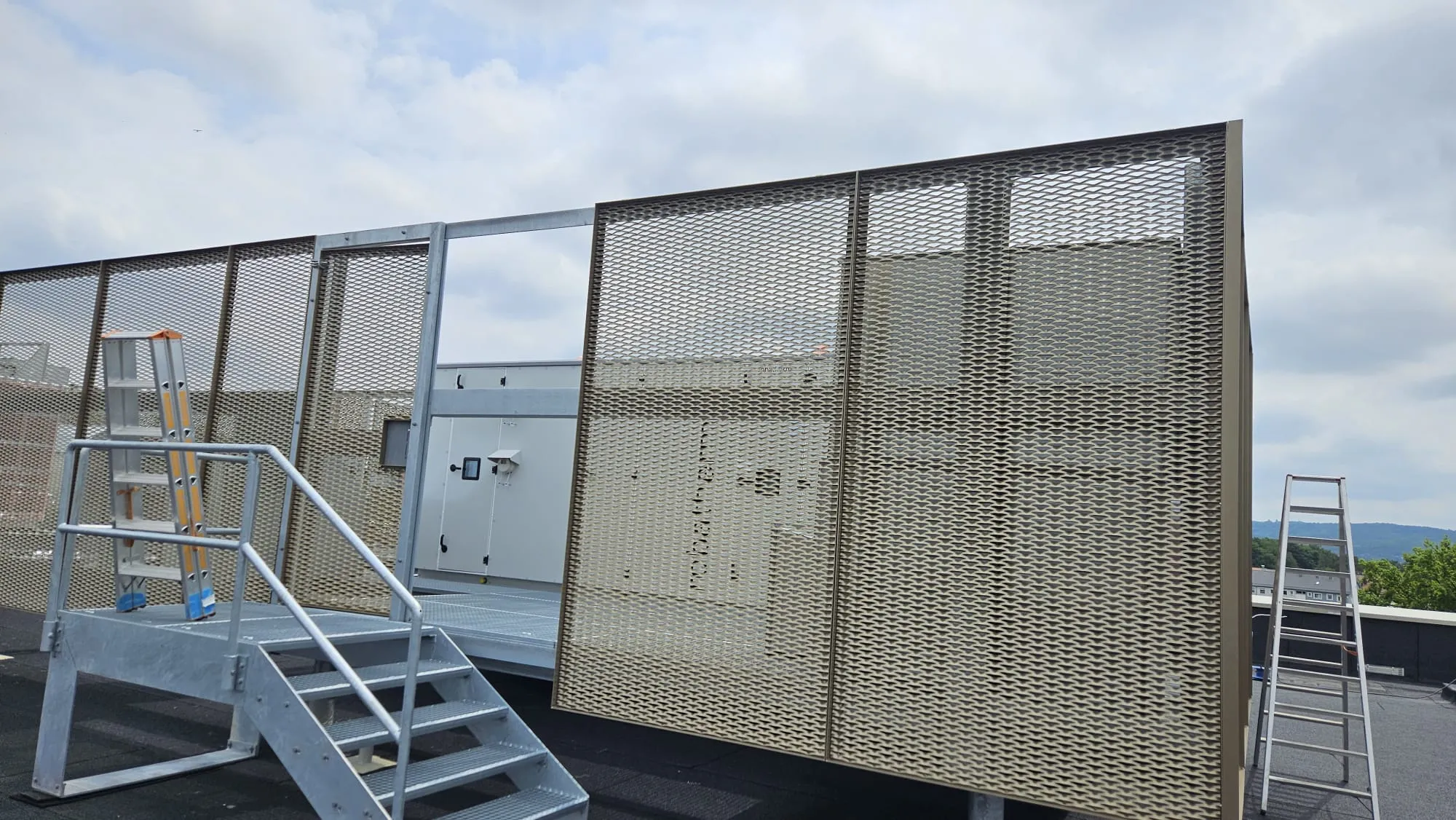

Konstruktions-Detail: Streckgitter, als Dachzimmer.

01

Streckgitterpanele

Großformatige Panele aus Streckgitter mit Rautenmasche — frontal halbtransparent, im Schrägblick fast geschlossen. Im warmen Sandton pulverbeschichtet, einheitlich an allen vier Seiten.
02

Stahlrahmen pro Modul

Jedes Panel ist in einen flachen Stahlprofilrahmen eingelegt und werksseitig verschweißt — sauber laufende Stoßfugen, gleicher Profilquerschnitt rundum, keine sichtbaren Verschraubungen in der Frontansicht.
03

Unterkonstruktion, feuerverzinkt

Stahlstützen auf eingeschweißten Fußplatten, mit der Dachabdichtung sauber abgedichtet. Querriegel binden die Stützen zu einem Tragwerk zusammen, das die Windlast aufnimmt.
04

Zugang & Wartungsöffnungen

Eine verzinkte Stahltreppe führt auf ein Podest vor einer Zugangstür. Im Bereich der Wetterschutzgitter sind Ausschnitte vorgesehen, damit Außenluftansaugung und Fortluft frei laufen.

Hüllmaterial: Streckgitter, Stahl; Großformatige Panele mit Rautenmasche, in Stahlrahmen eingelegt und werksseitig verschweißt.
Unterkonstruktion: Stahlbau, feuerverzinkt; Stützen, Querriegel und Fußplatten aus Stahl, nach DIN EN ISO 1461 feuerverzinkt — dauerhaft korrosionsgeschützt für den Dacheinsatz.
Oberfläche Panele: Pulver, warmer Sandton; Pulverbeschichtung in einem warmen, hellen Sandton — abgestimmt auf die Gebäudehülle, kein Glanz.
Modulbauweise: vorgefertigt, eingehängt; Komplette Module aus Werksfertigung, vor Ort auf die Stahlstützen aufgesetzt — kurze Montagezeit auf dem Dach.
Leistung Pöhler: Planung · Fertigung · Montage; Werkstattplanung, Schlosserei, Verzinkung und Pulverbeschichtung in der Lieferkette, Montage durch eigenes Team.
