Geländer · 2022 – 2023 · München
Balkongeländer Innenhof München
Vorgehängte Stahlbalkonanlagen im Innenhof eines Wohnquartiers in München — Tragkonstruktion, Konsolen und Geländer mit Vertikalstäben in Duplex-Beschichtung, Anthrazit.
- Stahl
- Feuerverzinkt
- Pulverbeschichtet
- Konstruktion
- Vorgehängt
- Geschosse
- 4
- Material
- Stahl, Duplex
- Farbton
- Anthrazit
Projektbeschreibung
Vier Geschosse Balkon, ohne Stütze im Hof.
Die Balkone sind an die Geschossdecken des Bestands verankert und tragen sich selbst — keine Stützen im Innenhof, keine Verschattung des Erdgeschosses, keine Bodeneinbauten im Garten.
Im Innenhof der Wohnanlage gibt es Garten, gepflasterten Aufgang und einen begrünten Bereich für Kinder. Eine Stützenreihe direkt vor der Fassade hätte das Bild stark verändert — das Konzept fordert eine ruhige, geschosshohe Wand mit klar abgesetzten Balkonen.
Pöhler Metallbau hat dafür die komplette Stahl-Tragkonstruktion geliefert: Konsolen mit Verankerung in die Geschossdecken, Balkontragroste, sowie die Geländer mit feinen Vertikalstäben in Anthrazit.
Die gesamte Stahlkonstruktion ist Duplex-beschichtet — feuerverzinkt und zusätzlich pulverbeschichtet. Damit ist sie für den dauerhaften Außeneinsatz im Privatwohnungsbau ausgelegt: maximaler Korrosionsschutz, gleichzeitig der gewünschte gleichmäßige Anthrazit-Ton.

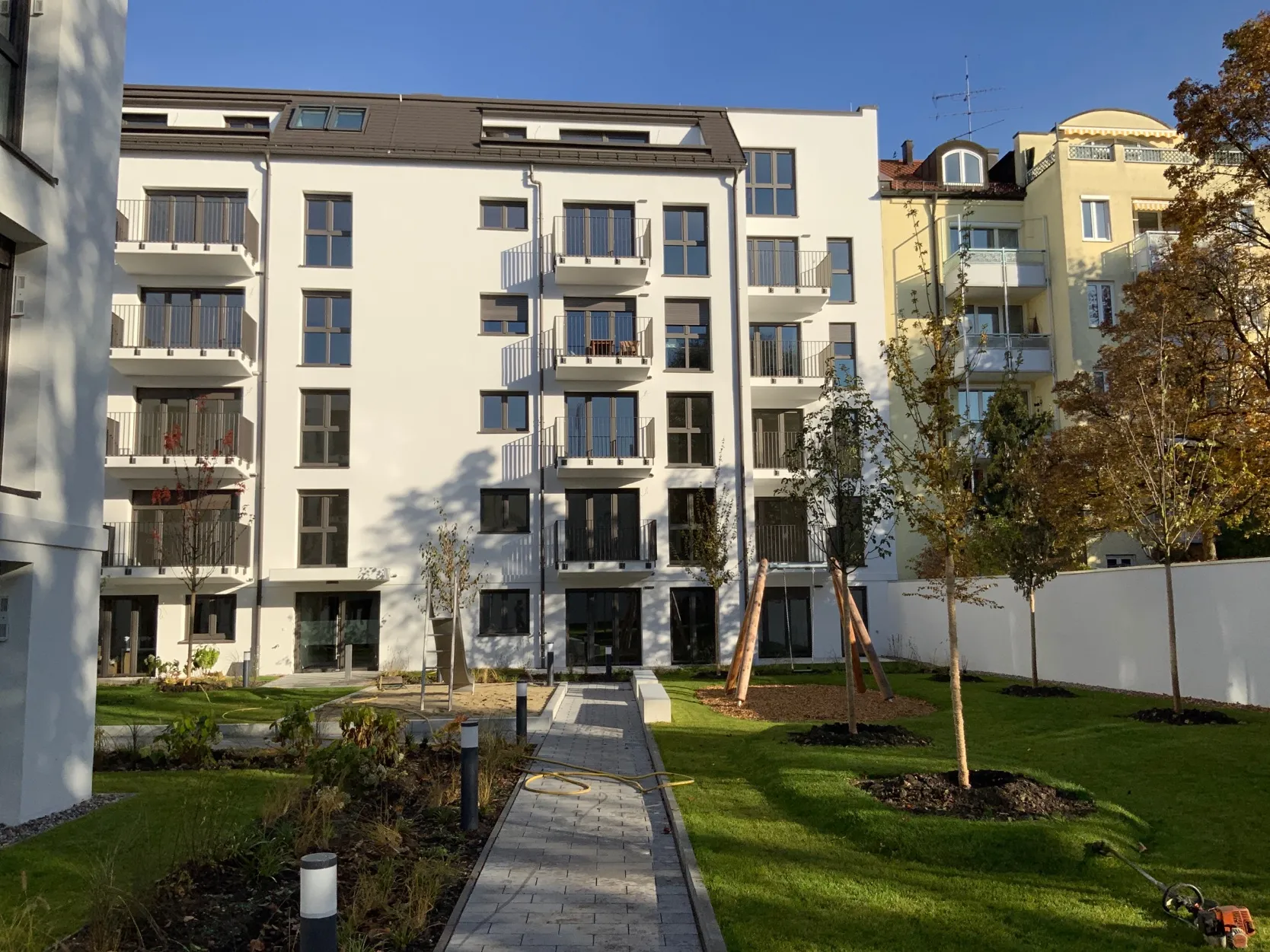

Die Bauphase fand 2022–2023 statt; das Foto zeigt den Endzustand kurz nach Fertigstellung des Quartiers, mit junger Bepflanzung und noch unbezogenen Wohnungen.

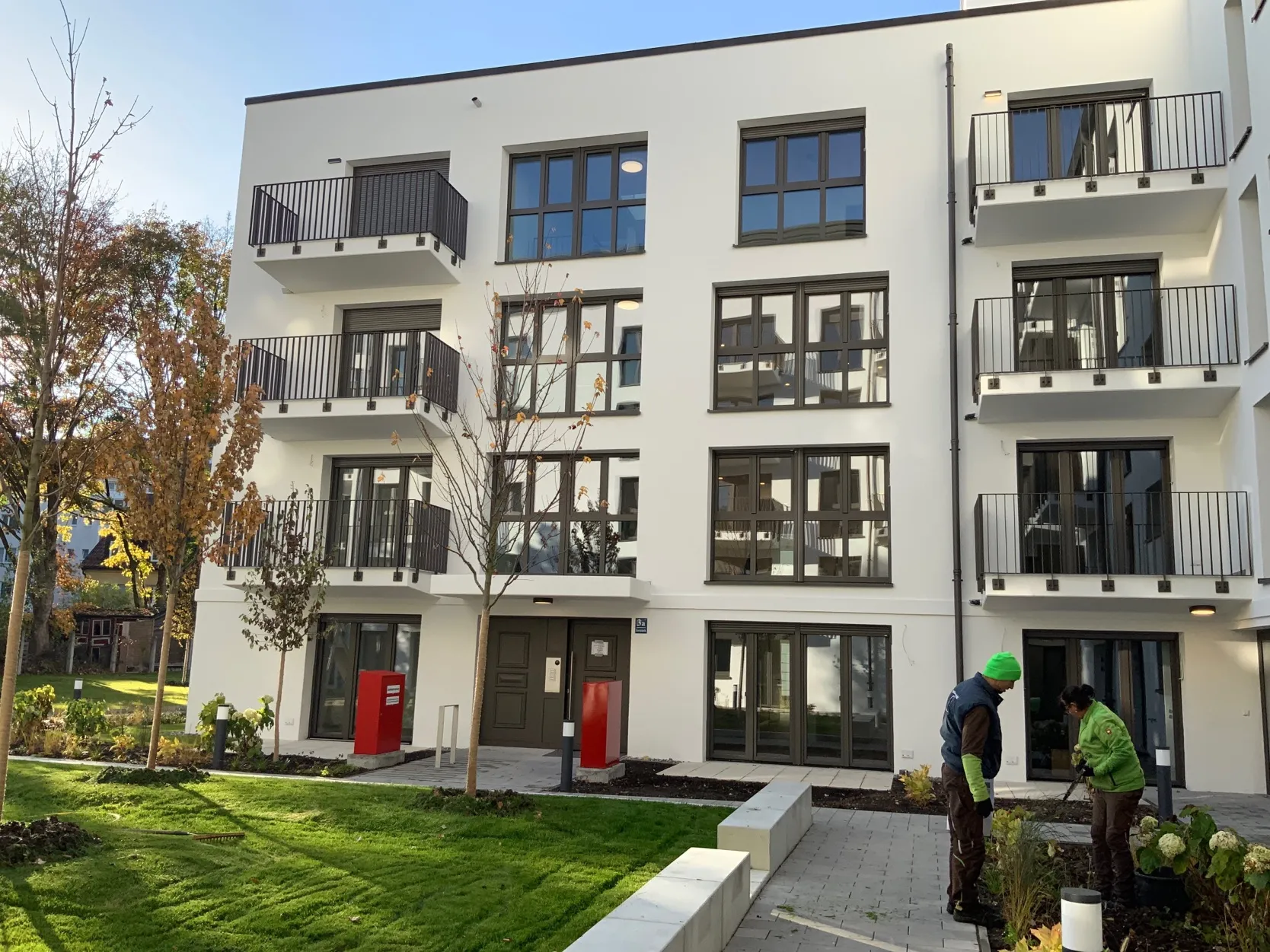

Konstruktion
Konsolen, Tragrost, Geländer.
Drei klar getrennte Bauteilebenen — werksseitig vorgefertigt, vor Ort montiert und mit den Geschossdecken kraftschlüssig verbunden.
- 01
Konsolen, in Geschossdecken verankert
Stahlkonsolen sind über zugelassene Befestigungstechnik kraftschlüssig in den Geschossdecken verankert — Lastabtrag direkt in den Rohbau, ohne zusätzliche Stützen im Hof.
- 02
Tragwerk pro Balkon
Auf den Konsolen liegt der Tragrost jedes Balkons — Stahlprofile als rechteckiger Rahmen, der die Bodenauflage trägt und die Geländeranschlüsse vorbereitet.
- 03

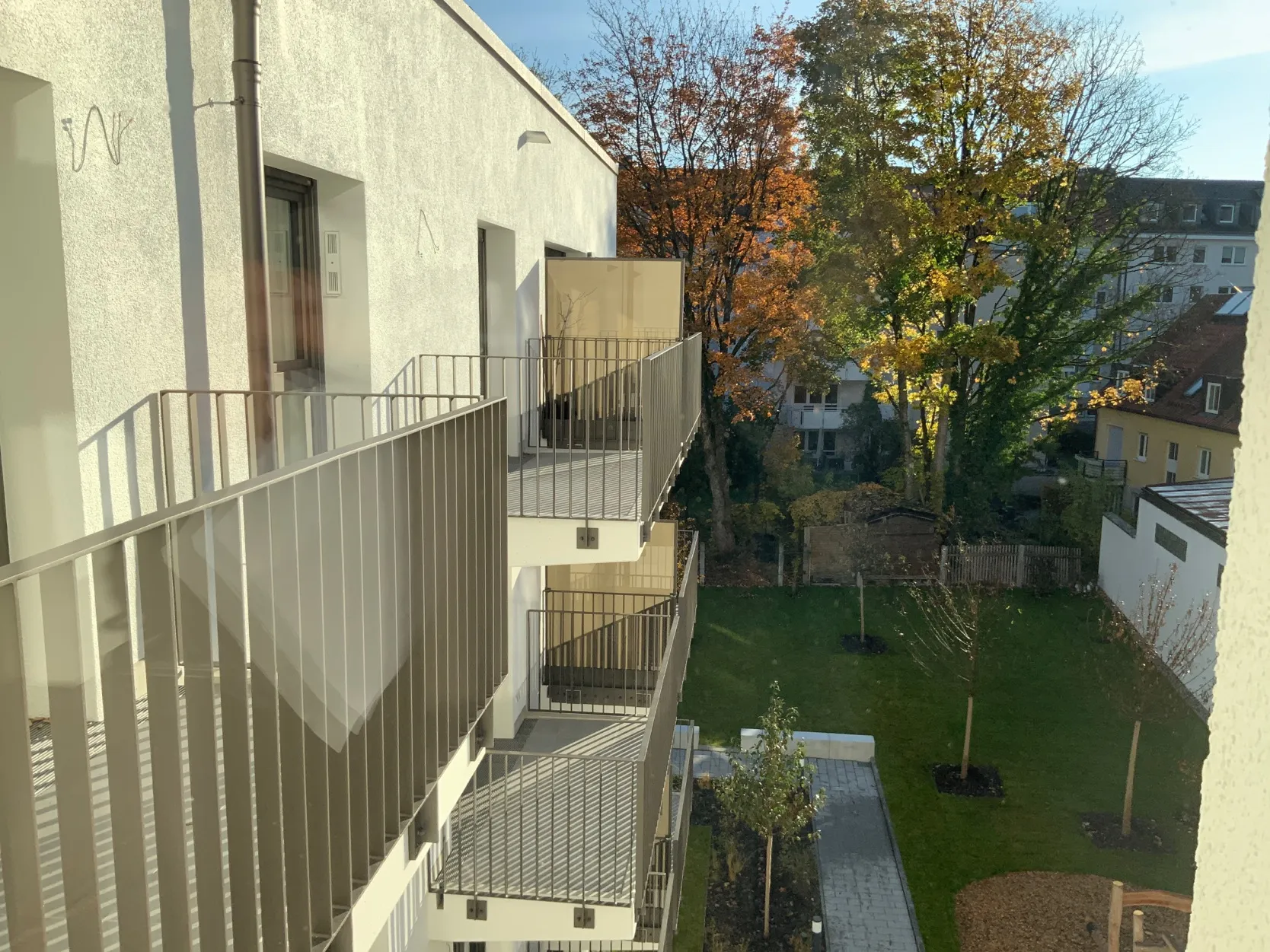

Geländer mit Vertikalstäben
Geländer aus Stahlprofilen mit dicht gesetzten Vertikalstäben, Höhe und Stababstand nach Norm — gleicher Farbton wie das Tragwerk, optisch ein einheitliches Bauteil.
- 04
Duplex-Oberfläche
Werksfertigung, anschließend extern feuerverzinkt und in Anthrazit pulverbeschichtet — sämtliche Bauteile von Konsole bis Handlauf in identischer Optik.
- 05
Anschluss an die WDVS-Fassade
Durchdringungen der Wärmedämmung sind als Wärmebrücken-arme Anschlusspunkte ausgeführt; Konsolen sitzen rechentechnisch geprüft im Rohbau und führen sauber durch die Fassade.
- 06
Logistik im Innenhof
Anlieferung und Montage über den engen Innenhof — Bauteile in transportfähigen Größen vorgefertigt, Montage mit Kleinkran und Hubsteiger in Bauphasenabstimmung mit den anderen Gewerken.
- Bauteiltyp
- Vorgehängte Stahlbalkonanlagen
- Auskragend, in die Geschossdecken verankert — keine Stützen im Innenhof.
- Tragwerk
- Stahlkonsolen + Tragrost
- Konsolen kraftschlüssig im Rohbau verankert, Tragrost als rechteckiger Rahmen pro Balkon.
- Geländer
- Stahl, Vertikalstäbe
- Geländerhöhe und Stababstand nach Norm; identische Optik mit dem Tragwerk.
- Oberfläche
- Duplex (verzinkt + pulverbeschichtet)
- Tauchverzinkung beim Verzinker, anschließend Pulverbeschichtung im Farbton Anthrazit.
- Bauzeit
- 2022 – 2023
- Werksfertigung und Montage über mehrere Bauabschnitte des Quartiers verteilt.
- Leistung Pöhler
- Stahltragwerk · Konsolen · Geländer · Verankerung · Lieferung · Montage
- Werksfertigung der gesamten Stahlanlage, Verankerung im Bestand, Lieferung sowie Montage vor Ort.
Bildstrecke
Bildgalerie.
Projektdaten
Beteiligte & Eckdaten.
- Projekt
- Balkonanlagen Innenhof München
- Bauherr
- Scherbaum
- Standort
- München (anonymisiert)
- Nutzung
- Wohnungsbau, privat
- Bauzeit
- 2022 – 2023
- Konstruktion
- Vorgehängt, in Geschossdecken verankert
- Material
- Stahl, Duplex
- Oberfläche
- Feuerverzinkt + Pulverbeschichtung Anthrazit
- Geländer
- Vertikalstäbe nach Norm
- Leistung Pöhler
- Stahltragwerk · Konsolen · Geländer · Verankerung · Lieferung · Montage
